Размещение пространств для шахт и каналов

Этот способ размещения пространства предусматривает наложение зависимости, согласно которой его объем заключен между базовым уровнем и вышележащим уровнем, отстоящим от базового на несколько уровней. Приведенные в этом разделе инструкции применяются при размещении пространств в шахтах, каналах и других зонах, проходящих через несколько уровней.

Сведения о размещении пространств, не проходящих через несколько уровней, приведены в разделе Размещение пространств.

Создание разреза

Создание уровней

Включение видимости пространств

Размещение пространства

1. В Диспетчере проекта откройте план этажа, содержащий зону, в которой требуется разместить пространство.

   Далее создается разрез для проверки протяженности пространства по вертикали.

   Совет: Пространства не отображаются на фасадах.

2. Можно воспользоваться существующим разрезом, однако следует убедиться в том, что линия разреза пересекает зону, в которой размещается пространство.

   Прим.: В следующих примерах требуется только один разрез, так как каждый уровень состоит из одного пространства. В зависимости от сложности конструкции могут потребоваться дополнительные разрезы.
   Перейдите на вкладку "Вид"панель "Создание""Разрез".

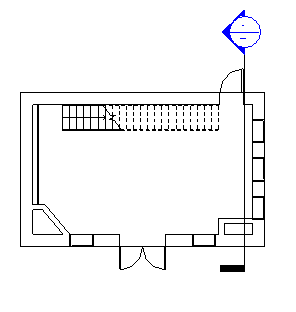

3. На плане этажа нарисуйте разрез.

   Убедитесь в том, что линия разреза пересекает зону, в которой размещается пространство. В противном случае пространство не будет отображаться на разрезе.


4. В Диспетчере проекта откройте новый разрез, дважды щелкнув на нем.

При наличии в проекте необходимых уровней, включая уровень верха шахты, можно пропустить этот раздел.

5. Перейдите на вкладку "Создание"панель "База""Уровень".
6. В списке "Выбор типа" выберите тип уровня.

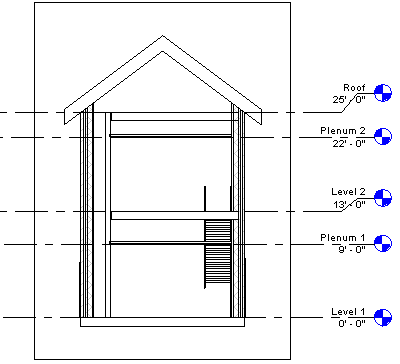

7. В области рисования разместите уровни в модели здания, включая уровень верха шахты.

8. Нажмите "Изменить".
9. Закройте все виды, кроме разреза и плана этажа, на котором требуется разместить пространство, и введите с клавиатуры WT для расположения этих двух видов без перекрывания.

   Можно также выбрать вкладку "Вид"панель "Окна""Мозаика".

10. Щелкните на разрезе для его активизации и введите с клавиатуры VG.
11. На вкладке "Категории модели" диалогового окна "Видимость/Графика" путем прокрутки вниз отобразите раздел "Пространства".
12. Разверните раздел "Пространства", выберите "Внутреннее" и "Опорные" (если требуется отображать опорные перекрестия) и нажмите "OK".
13. Для отображения пространств на виде плана этажа выполните эту операцию еще раз.
14. При активном виде плана этажа выберите вкладку "Расчет"панель "Пространства и зоны" "Пространство".
    Прим.: Может потребоваться загрузить марки пространств в проект, если они еще не загружены.
15. На панели параметров выполните следующие операции:

    Выберите требуемые значения следующих параметров.

    • Для параметра "Верхний предел" задайте уровень верха шахты.
    • В поле "Смещение" введите значение 0 футов 0 дюймов (0,00 мм).

      Эти два параметра указывают протяженность пространства по вертикали, или его высоту.

    • При создании нового пространства убедитесь в том, что в поле "Пространство" выбрано значение "Новое", а для размещения существующего неразмещенного пространства выберите его в списке.
    • "Марка при размещении": размещение марки вместе с пространством.

      По умолчанию режим "Марка при размещении" выбран. Если выбран режим "Марка при размещении", в списке "Выбор типа" можно выбрать тип марки.

    • Поле "Местоположение марки": указывает местоположение марки пространства - "Горизонтально", "Вертикально" или "Модель".

      Это поле доступно только в том случае, если выбран режим "Марка при размещении".

    • "Выноска": создание линии выноски для марки пространства.

      Этот параметр доступен только в том случае, если выбран режим "Марка при размещении".

    • "Показать ограничивающие элементы": выделение в модели здания элементов с функцией границ помещений для их быстрого распознавания.

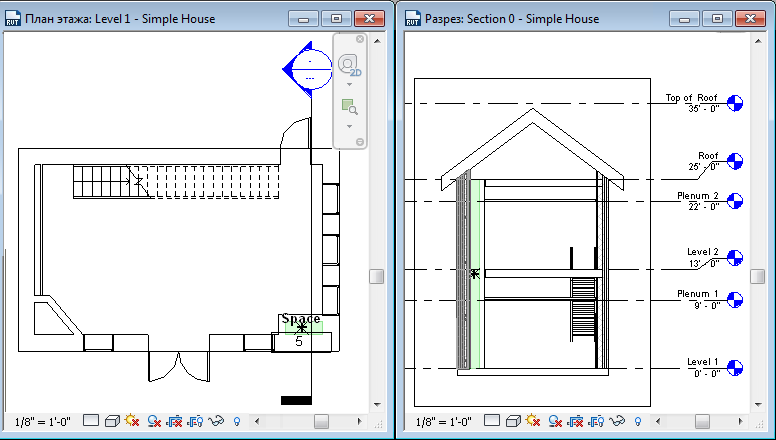

16. На виде плана этажа наведите курсор на зону шахты в модели здания и щелчком мыши разместите пространство.
    Прим.: Пространства можно размещать только на видах плана этажа.
17. Нажмите "Изменить".
18. Выберите пространство.
19. На палитре свойств в разделе "Расчет энергопотребления" снимите флажок "Сдается в аренду".

    Пространства определяются как необитаемые.

20. Нажмите "ОК".
    Прим.: При размещении пространства в зоне, содержащей помещение, автоматически устанавливается флажок "Сдается в аренду". Пространство определяется как обитаемое. Если зона не содержит помещение, флажок "Сдается в аренду" автоматически снимается. Пространство определяется как необитаемое. В любой момент можно изменить определение пространства, установив или сняв этот флажок. Параметр "Сдается в аренду" влияет на расчет отопительной и холодильной нагрузки.
21. На разрезе проверьте наличие зависимости, согласно которой раскрашенная зона, представляющая объем пространства, заключена между базовым уровнем и уровнем верха шахты, и убедитесь в отсутствии нераскрашенных зон (которые могут быть вызваны, например, наличием полостей). При выполнении этих условий повышается точность расчета объема.

22. Если на пространство не наложена указанная зависимость, на разрезе убедитесь в том, что в качестве верхнего предела пространства задан уровень верха шахты, и при необходимости измените заданную протяженность пространства по вертикали.

    Необходимо также разрешить все нераскрашенные зоны.
