Создание формы вращения

Для создания 3D тела выполните вращение 2D профиля вокруг оси.

Для получения дополнительной информации об использовании элементов вращения в семействах см. раздел Создание геометрии семейства.

Прим.: Сведения о создании семейства формообразующих элементов или семейства компонентов с помощью шаблона адаптивного компонента, например, Generic Model Adaptive.rft, см. в разделе Элементы вращения в среде концептуального проектирования.

Повороты

Элемент вращения представляет собой объект, создаваемый вращением формы вокруг оси. При этом вращаемая форма может совершать как полный, так и неполный оборот вокруг оси. Если осью вращения является одна из линий контура, то в результате получается сплошное объемное тело.

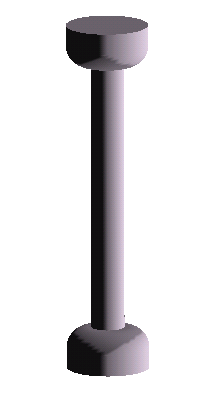

Пример такой геометрии вращения

Если ось вращения находится на расстоянии от замкнутого контура, то в результате получается объемная геометрия с отверстием по центру.

Пример такой геометрии вращения

Элементы вращения используются для создания геометрии таких семейств, как например ручек дверей и предметов мебели, колонн и куполообразных люков.

Ниже описана общая процедура построения объемной геометрии с использованием элемента вращения. Реальные процедуры в некоторых деталях могут варьироваться.

Создание твердотельного или полого элемента вращения

1. В редакторе семейств на панели "Формы" вкладки "Создание" выполните одно из следующих действий:
   • Щелкните элемент ("Вращение").
   • Выберите раскрывающийся список "Полые формообразующие элементы" ("Полый элемент вращения").
   Прим.: При необходимости задайте рабочую плоскость до построения элемента вращения. Выберите вкладку "Создание"панель "Рабочая плоскость" ("Установить").
2. Разместите ось вращения:
   • Выберите вкладку "Изменить | Создать тело вращения"панель "Рисование" и щелкните значок ("Линия оси").
   • Задайте начальную и конечную точки оси, определяющие ее положение.
3. Для построения формы, которая будет вращаться вокруг оси, используйте инструменты рисования:
   • Выберите вкладку "Изменить | Создать тело вращения"панель "Рисование" ("Линия границы").
   • Для создания одного элемента вращения нарисуйте замкнутый контур.
   • Для создания нескольких элементов вращения нарисуйте несколько непересекающихся замкнутых контуров.
   Внимание: Если осью вращения является одна из линий контура или ось пересекает контур, то в результате получается сплошное объемное тело. Если ось не касается формы вращения, то в результате вращения в форме создается отверстие.
4. На палитре свойств измените свойства элемента вращения:
   • Для изменения начальной и конечной точек вращаемой геометрии введите новые значения параметров "Начальный угол" и "Конечный угол".
   • Для задания видимости элемента вращения в группе "Графика" для параметра "Переопределения видимости/графики" нажмите кнопку "Редактировать".
   • Для применения к элементу вращения материала по категории в группе "Материалы и отделка" щелкните в поле "Материал", выберите и задайте материал.
   • Для назначения подкатегории для элемента вращения выберите подкатегорию в группе "Данные изготовителя" в поле "Подкатегория".
   • Нажмите кнопку "Применить".
5. На панели "Режим" щелкните на значке ("Завершить режим редактирования").
6. Для просмотра элемента вращения откройте 3D вид.
7. Для изменения размера элемента вращения на 3D виде используйте редактирование с помощью ручек.
   Прим.: Для элементов с углом вращения в 360 градусов перетаскивание недоступно.
