Изменение типов элементов с помощью инструмента "Соответствие по типу"

Инструмент "Соответствие по типу" позволяет преобразовать один или несколько элементов одной и той же категории так, чтобы они соответствовали другому выбранному типу из той же категории.

Например, можно выбрать типовую стену размером 12”, а затем выбрать другие стены разных типов и преобразовать их в типовые 12-дюймовые стены.

Инструмент "Соответствие по типу" копирует параметры экземпляра из исходного элемента в целевые элементы. Параметры экземпляра должны быть определены в редакторе семейств.

1. Выберите вкладку "Изменение"панель "Буфер обмена" ("Сопоставление свойств типа").

   Курсор принимает вид кисти.

2. Выберите элемент, типоразмер которого требуется присвоить другим элементам.

   Кисть-курсор заполняется "краской".

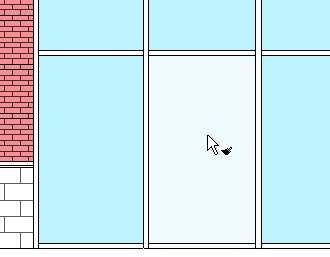

   Пример

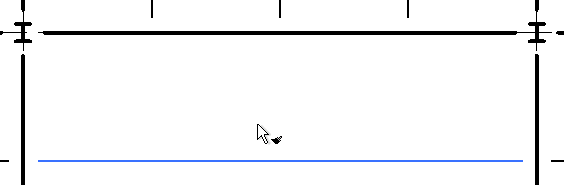

   Пример


3. Выберите элемент из той же категории, которому нужно присвоить выбранный типоразмер.

   Для преобразования нескольких элементов выберите по очереди остальные элементы, перейдите на вкладку "Изменить | Соответствие по типу" и на панели "Несколько" щелкните на значке ("Выбрать несколько"). Выберите элементы, нарисовав вокруг них рамку выбора, и нажмите "Завершить выбор".

4. Если требуется выбрать новый тип, щелкните в области рисования за пределами объектов (или один раз нажмите клавишу Esc) для удаления заливки курсора в виде кисти, затем выполните процедуру заново.
5. Для завершения работы с инструментом нажмите клавишу Esc два раза.

На инструмент "Соответствие по типу" распространяются следующие ограничения:

• Чтобы обеспечить соответствие между видами проекта с помощью инструмента "Соответствие по типу", откройте оба вида и разместите их рядом друг с другом в области рисования. Затем с помощью инструмента, как описано выше, установите соответствие типа элемента на одном виде типу элемента на другом виде. (Если виды не сопоставлены, использование инструмента "Соответствие по типу" для различных видов невозможно).
• Чтобы согласовать типоразмер семейства или тип группы из Диспетчера проектов, необходимо выбрать их в Диспетчере проектов. Затем выберите инструмент "Соответствие по типу" и выберите элементы для преобразования в области рисования.
• При изменении типоразмера инструмент "Соответствие по типу" копирует следующие параметры из исходной стены в целевую: "Смещение снизу", "Неприсоединенная высота", "Размер выступа сверху" и "Размер выступа снизу". Если обе стены находятся на одном и том же уровне, копируются также зависимость сверху и смещение сверху.
