- Выберите один или несколько сантехнических приборов на виде в плане.
- Выберите вкладку "Изменить сантехнические приборы"
панель "Создание систем"
"Трубопровод". - В диалоговом окне "Создание системы трубопроводов" выполните следующие действия:
- Тип системы: тип устройства, выбранного на виде, определяет, какому типу системы он может быть назначен. Для сантехнической системы типами систем по умолчанию являются "Канализация", "Бытовое холодное водоснабжение", "Бытовое горячее водоснабжение" и "Прочее".
Выберите "Бытовое холодное водоснабжение".
Прим.: Для обработки других типов компонентов и систем можно также создавать пользовательские типы системы. - Имя системы: уникально идентифицирует систему. Revit предлагает имя системы, или можно ввести свое имя.
- Тип системы: тип устройства, выбранного на виде, определяет, какому типу системы он может быть назначен. Для сантехнической системы типами систем по умолчанию являются "Канализация", "Бытовое холодное водоснабжение", "Бытовое горячее водоснабжение" и "Прочее".
- Нажмите "ОК".
Предварительно неназначенная система перемещается в папку "Трубопроводные системы" в Диспетчере инженерных систем.
- Выберите вкладку "Редактирование сантехнических приборов"панель "Компоновка"
"Сформировать компоновку" или щелкните
"Создать заполнитель". Активируется вкладка "Сформировать компоновку".
- На панели параметров выберите "Параметры" для открытия диалогового окна "Параметры преобразования труб", в котором можно задать значения смещения и типов труб магистрального сегмента и ветвей трубопровода.
В данном примере в качестве типа трубы выбрана стандартная труба, а смещение составляет 1' 6" (450 мм) как для магистрали, так и для ветвлений. См. раздел Параметры преобразования труб.
- Выберите тип решения. В данном примере выбран тип "Периметр", а параметр "Вставка" задан равным 9" (20 мм).
- Нажмите
или
для перебора предлагаемых решений трассировки и выберите то из них, которое лучше всего соответствует плану. - При необходимости (если ни одно из предлагаемых решений не обеспечивает требуемой компоновки) нажмите "Изменить" и измените местоположение сегментов труб.
- Завершив трассировку трубопроводов для системы подачи холодной воды, нажмите

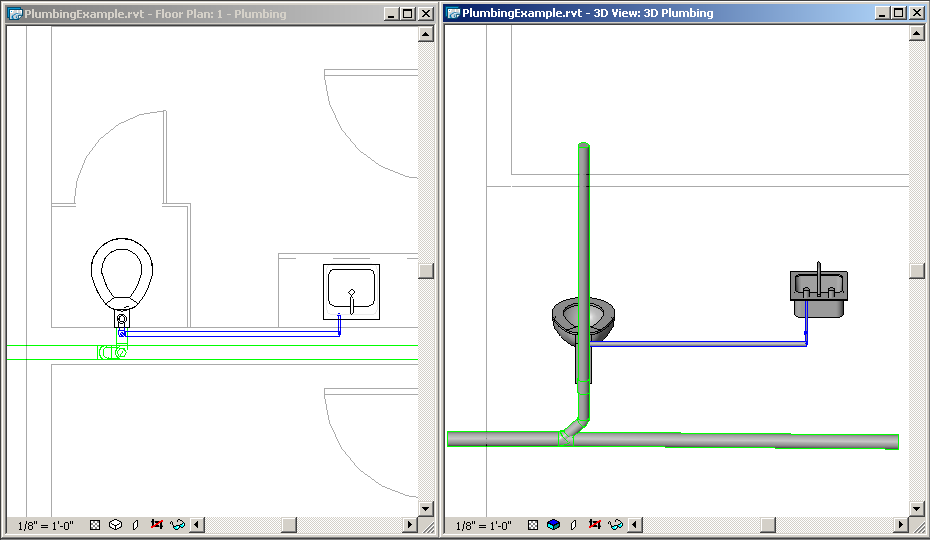

"Завершить компоновку". Создается трубопровод для системы в соответствии с параметрами, заданными в диалоговом окне "Параметры преобразования труб".
Унитаз и раковина теперь назначены системе "Домашнее холодное водоснабжение" на уровне "Трубопровод" в Диспетчере инженерных систем.
- Нажмите "Изменить".
