Этот инструмент используется для анализа созданных в проекте систем трубопроводов и для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.
Проверка систем трубопроводов
Для проверки соединений систем трубопроводов в модели перейдите на вкладку "Анализ"
панель "Проверка систем"
"Проверить системы трубопроводов".
- Система плохо подсоединена.
Система считается плохо подсоединенной, если элементы в ней не соединены в единую физическую сеть. Например, система, в которой один или несколько приборов не соединены в единую трубопроводную сеть, считается плохо подсоединенной
- Несоответствие конфигурации потока/нагрузки.
- Несоответствие направления потока.

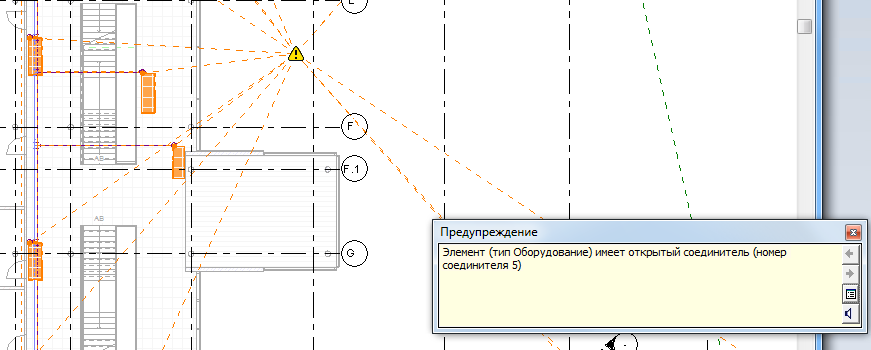

Для отображения соответствующего предупреждающего сообщения нажмите предупреждающий маркер. В соответствующем предупреждающем сообщении используйте кнопки со стрелками для прокручивания списка предупреждающих сообщений. Для просмотра подробных сведений предупреждающего сообщения выберите
"Развернуть окно предупреждения".
Отображение отсоединений
панель "Проверка систем"
"Показать отсоединения" и выберите один или несколько следующих параметров: - Воздуховод
- Труба
- Кабельный лоток и кабельный канал
- Электрические системы

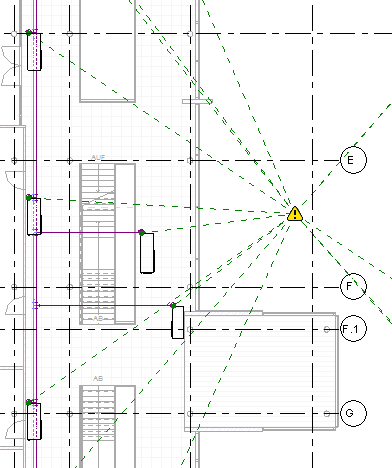

В следующем примере были выбраны маркеры разъединения трубы.
Для отображения соответствующего предупреждающего сообщения щелкните предупреждающий маркер. Для просмотра подробных сведений предупреждающего сообщения выберите "Развернуть окно предупреждения".
