В проектах, созданных в более ранних по сравнению с Autodesk Revit 2014 версиях, необходимо вручную обновить семейства стальных балок, чтобы полностью удалить старые параметры и их поведение.
В данном разделе объясняется процесс обновления семейств стальных балок для удаления старых параметров примыканий и полноценного использования новых возможностей геометрического размещения.
В этом примере используется семейство W-Wide Flange.rfa, но все балки и раскосы в проекте должны быть обновлены.
- Откройте в редакторе семейств семейство для обновления.
- Откройте ссылку. Вид уровня для семейства.
- На палитре свойств убедитесь, что для параметра "Материал для поведения модели" выбрано значение "Сталь" (или любое другое семейство, созданное с помощью шаблона с немонолитным бетоном, такие как "Дерево"," Холодногнутая сталь" или "Сборный железобетон"). В противном случае семейство обновлять не следует.
- Выберите вкладку "Изменить"
панель "Свойства"

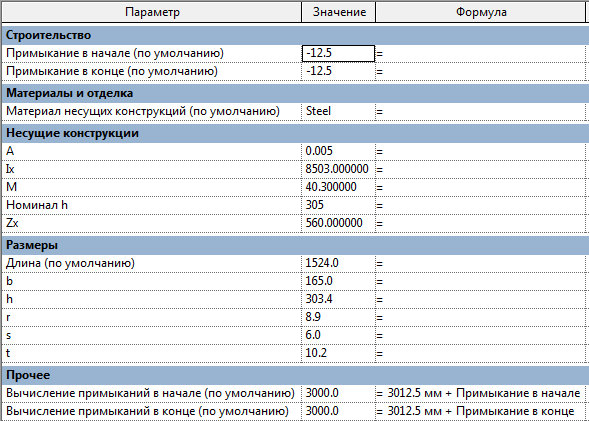

("Типоразмеры в семействе"). - В диалоговом окне "Типоразмер в семействе" убедитесь в наличии следующих параметров:
- в разделе "Конструкция" параметр "Примыкание в начале"
- в разделе "Конструкция" параметр "Примыкание в конце"
- в разделе "Прочее" параметр "Вычисление примыканий в начале" с формулой, содержащей примыкание в начале
- в разделе "Прочее" параметр "Вычисление примыканий в конце" с формулой, содержащей примыкание в конце
Если эти условия не выполнены, семейство обновлять не следует.
- Выберите все четыре параметра, перечисленные на предыдущем этапе, и нажмите кнопку "Удалить". После удаления всех четырех параметров нажмите кнопку "OK", чтобы закрыть диалоговое окно "Типоразмер в семействе".

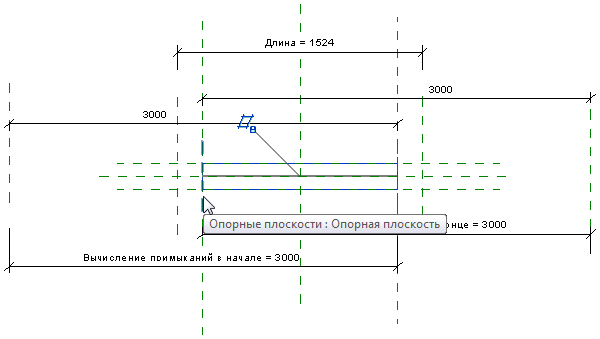

- В виде "Опорный". уровень" выберите неименованную опорную плоскость слева от сдвига и нажмите кнопку Удалить. Обратите внимание, что другая опорная линия находится непосредственно под удаленной опорной плоскостью. Оставьте ее на месте.
- Повторите шаг 7, чтобы удалить опорную линию справа от сдвига.

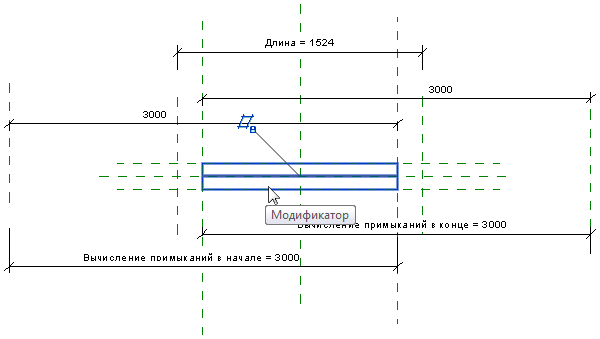

- Выберите сдвиг.
- Выберите вкладку "Изменить | Сдвиг"панель "Режим"
("Редактировать сдвиг"). - Выберите вкладку "Изменить | Сдвиг"панель "Сдвиг"
("Эскиз траектории"). - Выберите траекторию.
- Выберите вкладку "Изменить | Сдвиг" > "Эскиз траектории"панель "Изменить"

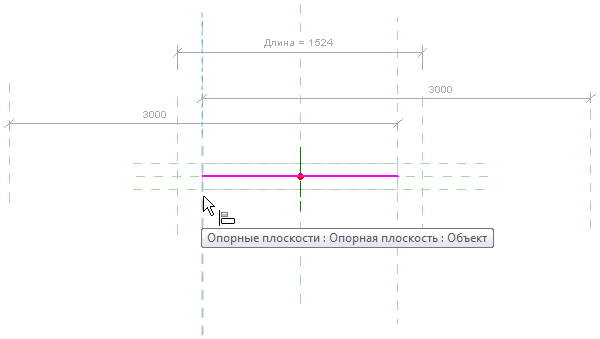

("Выровнять"). - Выберите левую опорную плоскость элемента.

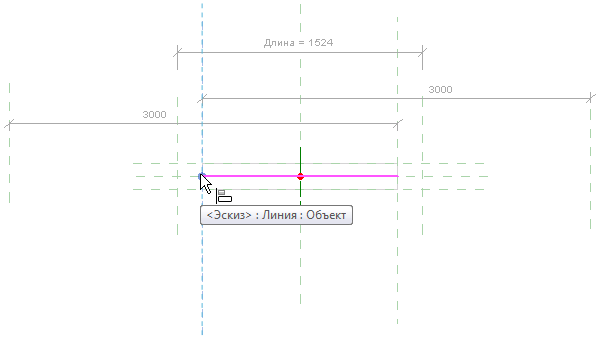

- Выберите левую часть траектории.

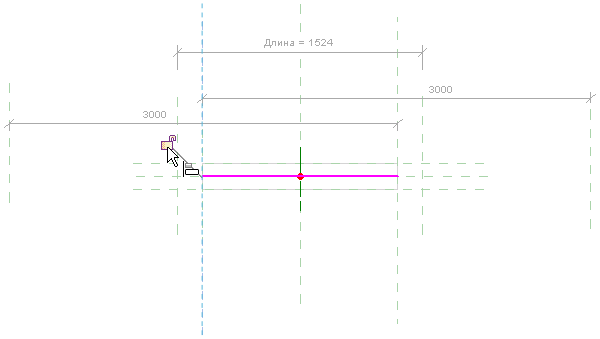

- Блокируйте это выравнивание.
- Повторите шаги 14 - 16 с использованием правой опорной плоскости элемента и правой части траектории.
- Выберите вкладку "Изменить | Эскиз траектории"панель "Режим"
("Выход из режима редактирования"). - Выберите вкладку "Изменить | Сдвиг"панель "Режим" ("Выход из режима редактирования").
- На панели управления видом нажмите кнопку

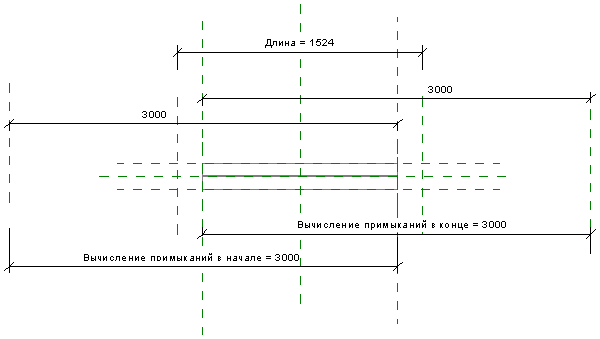

(Временное скрытие/изоляция) Скрыть элемент. Теперь сдвиг среднего уровня детализации скрыт; отображается сдвиг высокого уровня детализации. - Повторите шаги 9 - 19 для корректировки зависимостей для сдвига высокого уровня детализации.

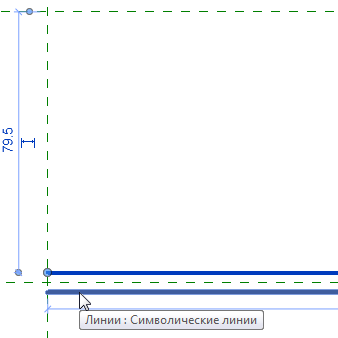

- На панели управления видом нажмите кнопку (Временное скрытие/изоляция) Скрыть элемент. Теперь сдвиг высокого уровня детализации скрыт, а отображаются две символические линии, обозначающие решетку стального элемента. Чтобы отчетливо их рассмотреть, может потребоваться увеличить масштаб изображения.
- Выберите вкладку "Изменить"панель "Изменить" (Выровнять).
- Повторите шаги 14 - 17 для корректировки зависимостей для обеих символических линий.
- На панели управления видом нажмите кнопку (Временное скрытие изоляции) "Восстановить исходный вид" для восстановления всех скрытых элементов.
- Выберите неименованную опорную плоскость, расположенную в крайней левой позиции и нажмите кнопку Удалить.
- Выберите неименованную опорную плоскость, расположенную в крайней правой позиции и нажмите кнопку Удалить. Теперь семейство обновлено.
- Сохраните семейство. При загрузке семейства в проект в семействе теперь будут отсутствовать параметры "Примыкание в начале" и "Примыкание в конце", "Расчет примыкания в начале" и "Расчет примыкания в конце", а также ручки формы для редактирования примыканий.
