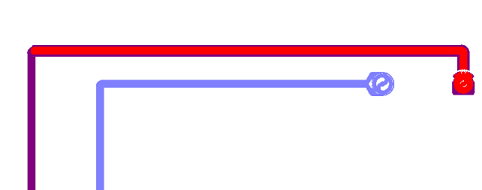

К трубопроводу может быть добавлена изоляция.
Добавление изоляции в трубопровод
- В области рисования выберите трубопроводы и отфильтруйте элементы, не являющиеся сегментами или фитингами трубопровода. Совет: Чтобы изолировать все трубы в системе, выберите один из компонентов в системе и несколько раз нажмите клавишу Tab, выбрав все компоненты системы, после чего щелчком выберите все составляющие системы. Для выбора сегментов и фитингов трубы перед добавлением изоляции можно использовать инструмент "Фильтр".
- Выберите вкладку "Изменить | Трубы"
панель "Изоляция трубы"
"Добавить изоляцию". - В диалоговом окне "Добавление изоляции трубы" выберите нужный тип изоляции и введите требуемую толщину. Совет: Для изменения свойств типа изоляции выберите "Изменить тип".
- Нажмите "ОК".
Прим.: Проверка пересечений обнаруживает пересечения, вызываемые добавленной в трубопровод изоляцией.
Изменение изоляции трубопроводов
- В области рисования выберите трубопровод, который необходимо изменить.
- Выберите вкладку "Изменить | Трубы"панель "Изоляция трубы"
"Изменить изоляцию". - На палитре свойств укажите толщину изоляции и нажмите кнопку "Применить". Совет: Для изменения свойств типа изоляции выберите "Изменить тип".
Удаление изоляции из трубопровода
- В области рисования выберите трубопровод, который необходимо изменить.
- Перейдите на вкладку "Изменить | Трубы"панель "Изоляция трубы"
"Удалить изоляцию" и в диалоговом окне подтверждения нажмите кнопку "Да".
