Условные обозначения для лестниц

Управление отображением модели лестницы и объектами аннотаций по проекту или по виду.

Некоторые подкатегории модели, например, марки вырезов, линии подступенков и опоры, а также некоторые аннотации подкатегорий, например, траектории лестниц и марки лестничных маршей, обеспечивают более точное управление визуальным представлением лестницы.

• На основе проекта можно задать вес линий, цвет линий, образец линии и материал для категории и подкатегорий лестницы. Для перехода к стилям объектов выберите вкладку "Управление"панель "Параметры " ("Стили объектов"). См. раздел "Изменение стилей объектов".
• Для отображения по виду можно задать вес, цвет и образец линии для категории и подкатегорий лестницы. Для перехода к управлению видимостью и графикой выберите вкладку "Вид"панель"Графика" ("Видимость/Графика") или используйте комбинацию клавиш "VG". См. раздел Видимость и отображение графики на видах проекта.
• Можно также использовать шаблоны видов для управления масштабом вида, уровнем детализации и параметрами видимости для отдельного вида или типа вида. См. раздел "Общие сведения о шаблонах видов".

Примеры представления лестницы на виде в плане

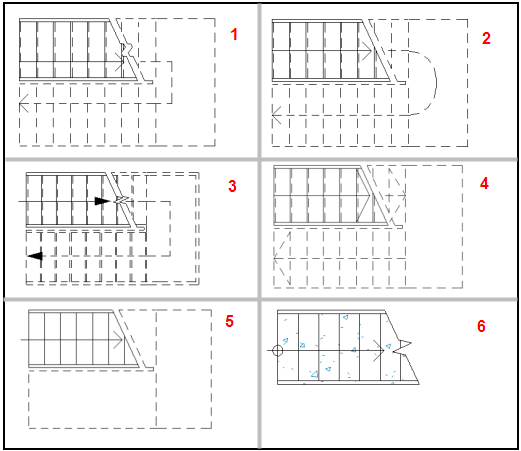

На следующем рисунке показаны некоторые параметры для визуального представления на виде в плане. (Для удобства текстовые аннотации "Вверх" удалены из изображения). В таблице приведены описания параметров нумерованного визуального представления. Ниже приводятся соответствующие иллюстрации.

№ изображения	Свойства типа марки выреза	Свойства типа траектории лестницы	Видимость подкатегории лестницы
1	Линия разреза: двойная линия Обозначение марки выреза: кривая	Форма линий в углу лестничной площадки: прямая Аннотация траектории лестницы перемещена вручную в сторону границы марша	<Сверху> — Поддержка категории модели: не отображается
2	Линия разреза: двойная линия Обозначение марки выреза: нет	Форма линий в углу лестничной площадки: криволинейная	<Сверху> — Поддержка категории модели: не отображается
3	Линия разреза: двойная линия Обозначение марки выреза: зигзаг	Тип стрелки: зачерненная стрелка, 30 градусов Форма линий в углу лестничной площадки: прямая	<Сверху> — Поддержка категории модели: отображается
4	Линия разреза: двойная линия Обозначение марки выреза: нет	Тип стрелки: открытая Стрелка полного шага: выбрана Чертеж для каждого марша: выбран	<Сверху> — Поддержка категории модели: не отображается
5	Линия разреза: двойная линия Обозначение марки выреза: нет	Тип стрелки: открытая Примыкание в начале: значение указано	Подкатегории модели <Сверху> "Опоры", <Сверху> "Линии свеса" и <Сверху > "Линии подступенков": не отображаются <Сверху> — Подкатегория аннотаций "Стрелки вверх": не отображаются
6	Линия разреза: двойная линия Обозначение марки выреза: зигзаг	Тип стрелки: открытая Тип обозначения начала: точка (открытая) Примыкание в начале: значение указано Расстояние до марки вырезов: значение изменено	Все подкатегории модели <Сверху>: не отображаются Категория модели лестницы: значения образца проекционной линии/поверхности и цвета переопределяют заданные значения
