Добавив раскос, можно изменять его свойства, регулируя местоположение раскоса на балке.

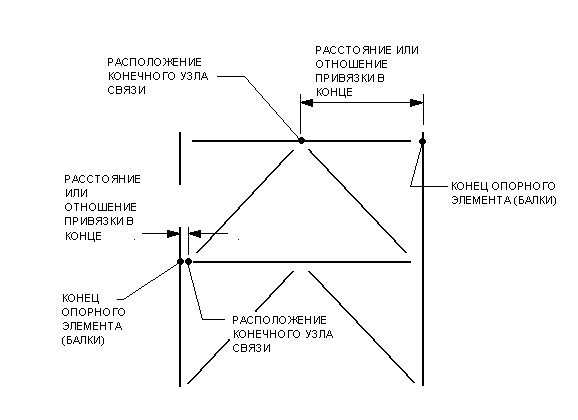

Положение конечной точки раскоса относительно конечных точек балки можно задать как расстоянием, так и отношением. При изменении положения или длины прикрепленной балки выполняется соответствующая корректировка раскоса в зависимости от выбранных параметров раскоса.
Обратите внимание, что геометрию раскоса можно изменить таким же образом, как несущие балки. Сюда относятся смещения, сокращение и размещение относительно линий привязки.
Свойства прикрепления раскоса
Изменение свойств раскоса
Задание параметров прикрепления
Задание конца опорного элемента
- Выберите раскос.
- На палитре свойств в разделе "Несущие конструкции" выберите одно из следующих значений параметра "Тип привязки в начале".
- Расстояние: при размещении начальной точки раскоса на балке это значение указывает расстояние между ближайшим концом балки и начальной точкой раскоса.
- Отношение: при размещении начальной точки раскоса на балке это значение указывает положение начальной точки на балке в процентах по отношению к длине балки. Например, если отношение равно 0,5, то начальная точка связи расположится строго посередине балки.
После выбора любого параметра введите значение для параметра "Отношение привязки в начале" и "Расстояние привязки в начале". При размещении начальной точки раскоса на колонне этот параметр недоступен для данного конца раскоса.
- Задайте значение конца опорного элемента. Данное значение определяет, от какой точки опорного элемента (балки) следует отсчитывать расстояние или отношение. Прим.: Если конец раскоса присоединен к колонне или стене, для задания высоты точки можно установить уровень и смещение.
- Выберите на палитре "Свойства" в разделе "Несущие конструкции" значение "Тип привязки в конце".
- Расстояние: при размещении конечной точки раскоса на балке это значение указывает расстояние между ближайшим концом балки и конечной точкой раскоса.
- Отношение: при размещении конечной точки раскоса на балке это значение указывает положение конечной точки на балке в процентах по отношению к длине балки. Например, если отношение равно 0.5, то начальная точка связи расположится строго посередине балки.
После выбора одного из режимов введите значение свойства "Отношение привязки в конце". При размещении начальной точки раскоса на колонне этот параметр недоступен для данного конца раскоса.
