Размещение воздухоприемников

Этот инструмент позволяет размещать в проекте воздухоприемники. При размещении на виде таких устройств, как воздухоприемники, связанная с ними информация используется при расчете нагрузок для пространств (помещений) в системе воздуховодов. В помещениях нарастающим итогом учитывается количество приточного, рециркулирующего и отработанного воздуха, подаваемого в помещение или отводимого из него, что позволяет выбрать правильные размеры воздухоприемников.

Задание высотной отметки компонента

Откройте вид, содержащий систему воздуховодов, в которую требуется добавить воздухоприемник.
Выберите вкладку "Системы"панель "ОВК" "Воздухоприемник" и укажите тип воздухоприемника в списке Выбор типа.
На ленте задайте следующие параметры:
- Загрузить семейство. Загрузка компонентов семейства.
- Модель в контексте. Позволяет создать новое семейство указанного компонента, которое будет доступно только в данном проекте.

Убедитесь в том, что на ленте установлен флажок "Марки при размещении", обеспечивающий автоматическое добавление марки. Затем на панели параметров задайте следующие параметры маркировки:

Цель...	Действия....
Изменение ориентации марки	Установите переключатель в положение "Горизонтально" или "Вертикально".
Загрузка дополнительных марок	Выберите "Марки".
Добавление линии выноски между маркой и воздухоприемником	Установите флажок "Выноска".
Изменение длины выноски по умолчанию	Введите значение в текстовом поле справа от флажка "Выноска".

Для размещения воздухоприемника непосредственно на грани воздуховода выберите вкладку "Изменить | Разместить воздухоприемник "панель "Компоновка" "Воздухоприемник на воздуховоде".
Вы можете разместить на воздуховоде новый воздухоприемник или перетащить на воздуховод существующий воздухоприемник.
- Поддерживаются только воздухораспределители без основы.
- Перемещайте курсор внутри воздуховода для привязки воздухоприемника к поверхности воздуховода.
- При размещении воздухоприемника на боковой грани воздуховода точкой вставки будет являться точка вставки семейства.
- При размещении воздухоприемника на конце воздуховода точка вставки определяется соединителем.
Для воздухоприемников без основы на панели параметров необходимо задать параметр
- Поворот после размещения, который позволяет вращать компонент после его размещения на виде.
  Совет: Можно также повернуть компонент на 90 градусов в процессе его размещения с помощью клавиши пробел.
Некоторые воздухоприемники представляют собой компоненты с основой, т. е. должны размещаться на рабочей плоскости.
Если вы выбрали воздухоприемник с основой, выберите (Разместить на рабочей плоскости), чтобы указать главный компонент.
Совет: При размещении воздухоприемника на рабочей плоскости может потребоваться выбрать плоскость в диалоговом окне "Рабочая плоскость" или в списке "Плоскость размещения" на панели параметров.
Переместите курсор в то место, куда требуется поместить воздухоприемник, и щелкните мышью.
Нажмите "Изменить".
При размещении компонента без основы выберите воздухоприемник и на палитре свойств введите значение параметра "Смещение", определяющего отметку.

Прим.:

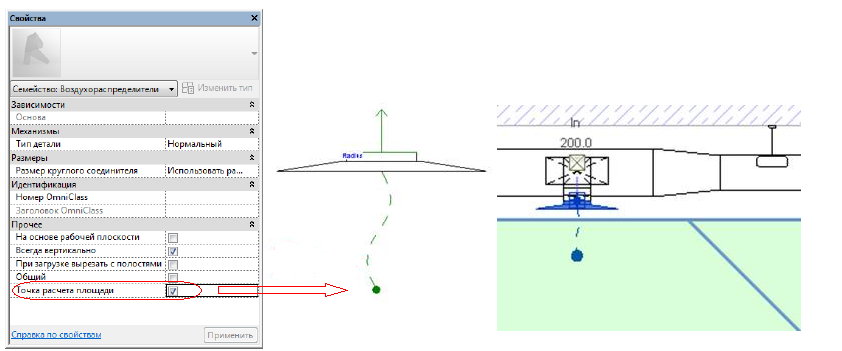

В некоторых случаях воздухоприемники можно разместить таким образом, чтобы положение соединительного элемента находилось вне пространства. В качестве точки поиска для определения того, в каком пространстве находится воздухоприемник, используется точка расчета площади. Для активации точки расчета площади можно отредактировать семейство для воздухоприемника, после чего переместить точку расчета таким образом, чтобы она находилась внутри пространства. В окне редактора семейств на палитре свойств активируйте точку расчета площади. Измените местоположение точки расчета площади, чтобы она находилась внутри пространства.

Поскольку точка расчета площади определяет, в каком пространстве находится воздухораспределитель, она также отражается в спецификациях. Например, если в спецификацию с данными пространства (такими как имя и номер) добавить колонну, то будет использоваться пространство в соответствии с точкой расчета площади.
