Отображение зависимостей

Для устранения ошибок или изменения элементов в модели на виде можно на какое-то время отобразить размер и зависимости выравнивания.

Прим.: Эта функция доступна только для подписчиков Autodesk Maintenance Subscription и Autodesk Desktop Subscription, использующих Версии программы Revit 2015.

Видео: Отображение зависимостей

1. На панели управления видами нажмите ("Показать зависимости"). В области "Показать зависимости" отображается цвет рамки, указывая на то, что режим "Показать зависимости" активен. Все зависимости отображаются в цвете, а элементы модели отображаются в полутонах (серый).
   Прим.: Для облегчения просмотра зависимостей в данном режиме убедитесь в том, что параметр отображения "Тонкие линии" не выбран (вкладка "Вид"панель "Графика" "Тонкие линии").

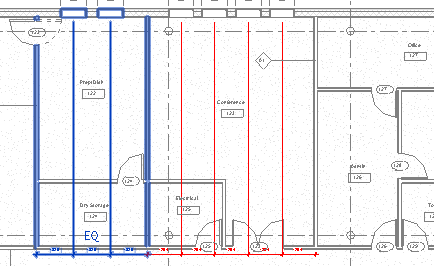

2. При выборе зависимости будут выделены все связанные ей элементы. В следующем примере при выбранной слева зависимости выделены 2 стены и 2 окна, связанные этой зависимостью.

3. Необязательно: можно убрать зависимость путем удаления или разблокирования.
   Прим.: Зависимости, добавленные к элементу в режиме эскиза, отображаются в полутонах. Дважды щелкните элемент, чтобы перейти в режим эскиза и изменить или удалить зависимость.
4. На панели управления видом нажмите для выхода из режима показа зависимостей.
