Используйте этот инструмент для скругления угла, созданного двумя пересекающимися линиями.
Прим.: Сопряжение можно использовать только в отношении элементов, созданных с помощью команды "Отрезок" (в том числе сторон многоугольников) или команды "Дуга".
- Выберите инструмент с функциями построения дуги.
Например, перейдите на вкладку "Аннотации"
панель "Детали"
("Линия детализации"). - Выберите вкладку "Изменение | Размещение линий" (либо вкладку "Изменение | Разместить <элемент>" или "Изменение | Создать <элемент>")панель "Рисование"

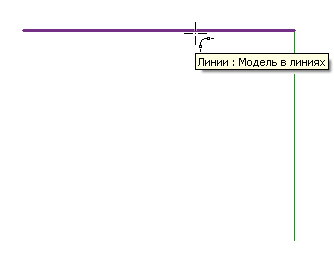

("Дуга сопряжения") и поместите курсор в область рисования. - Выберите первый элемент для сопряжения.

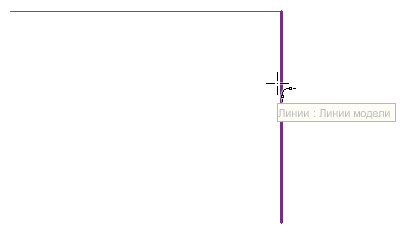

- Выберите второй элемент для сопряжения.

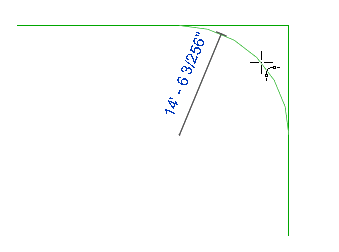

- Переместите курсор и щелкните, чтобы определить сопряженную дугу.
После размещения сопряжения Revit автоматически обрезает элементы, чтобы создать сопряжение.
