Отмена прикрепления элементов

Инструмент "Отменить прикрепление" выполняет открепление элемента, заблокированного в определенном положении, или элемента, управляемого главной системой. Открепленный элемент можно свободно перемещать и удалять.

Для открепления можно выбрать несколько элементов. Если некоторые из выбранных элементов не были ранее закреплены, инструмент "Отменить прикрепление" никак на них не влияет.

Воспользуйтесь одним из следующих способов:

• Выберите элементы для открепления и щелкните вкладку "Изменить | <Элемент>"панель "Изменение" ("Отменить прикрепление").
• Щелкните вкладку "Изменение"панель "Изменение" ("Отменить прикрепление"), выберите элементы для открепления и нажмите клавишу Enter.

Если в области рисования щелкнуть на элементе управления в виде канцелярской кнопки для открепления элемента, рядом со значком кнопки отображается крестик (X), указывающий на разблокировку.

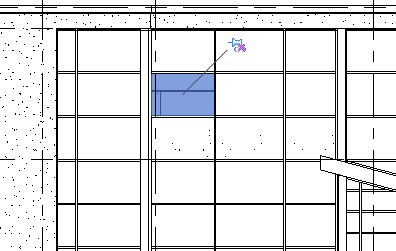

Пример панели витража

Для элементов, которые являются частью главной системы, например, панелей витража или балок в балочной системе, открепление элемента позволяет переопределить его свойства. Прикрепленные элементы в главных системах определяются по свойствам и поведению главной системы. Открепление элементов в этом случае делает их независимыми от главной системы. Значки прикрепления и открепления в области рисования для данного типа элемента изображаются с небольшой булавкой. Это означает, что элемент имеет отношение к главной системе.

Прим.: Для пользователей, которые не работают с Autodesk Maintenance Subscription и Desktop Subscription для версий программы Версии программы Revit 2015, значки прикрепления/открепления в области рисования будут работать так, как описано выше, но булавка отображаться не будет.

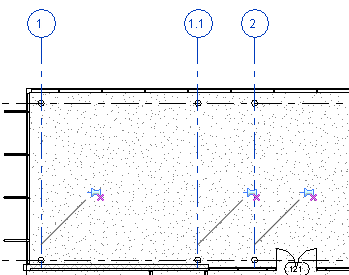

Пример линии сетки

После открепления независимые элементы, которые заблокированы или прикреплены в определенном положении, например, линии сетки или элемент стены, можно перемещать или удалять. Значки прикрепления и открепления в области рисования для этих типов элементов изображаются без булавки.
