Разделение поверхности по пересекающимся объектам

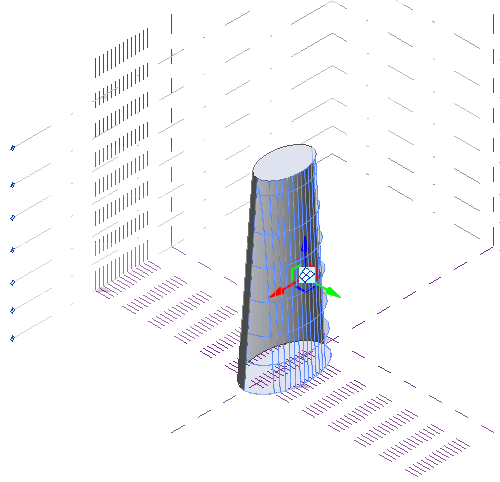

В среде концептуального проектирования можно разделить поверхность путем ссылок на пересечения 3D-уровнями, по опорным плоскостям и кривым, нарисованным на опорных плоскостях.

1. Добавьте необходимые уровни и опорные плоскости. Если требуется, постройте кривые на рабочих плоскостях, параллельных форме.
2. Выберите поверхность, которую требуется пересечь. Если не удается выбрать поверхность, включите параметр "Выбрать элементы по граням".
3. Выберите вкладку "Изменить | Форма"панель "Разделение" ("Разделить поверхность").
4. Снимите флажок "Линии сетки U" и "Линии сетки V".
5. Выберите вкладку "Изменить | Форма"панель "Линии сетки UV и их пересечения" ("Пересечения").

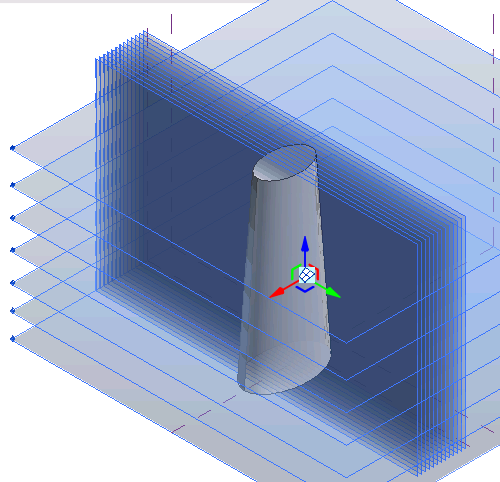

6. Выберите все уровни, опорные плоскости и кривые, эскизы которых построены на опорных плоскостях, которые должны разделить поверхность.

7. Выберите вкладку "Изменить | Форма"панель "Линии сетки UV и их пересечения" ("Готово"). В противном случае нажмите ("Отмена") для пропуска выбранных ссылок и выхода из инструмента "Пересечения".

Удаление уровней или плоскостей приведет к удалению соответствующих компонентов на поверхности.
