Оба сантехнических прибора должны быть назначены системе "Канализация" но, поскольку скорость потока в системе канализации зависит от земного притяжения, трубопровод должен иметь уклон.
Инструмент "Сформировать компоновку" позволяет задать разводку и уклон большей части системы канализации. Тем не менее, некоторые изменения, в том числе добавление вентиляционных труб и заглушек, а также соединений между разными этажами здания, необходимо вносить вручную. Начнем с создания системы канализации.
Компоновка трубопровода для сантехнической системы
- Выберите один или несколько сантехнических приборов на виде в плане.
- Выберите вкладку "Изменить сантехнические приборы"
панель "Создание систем"
"Трубопровод". - В диалоговом окне "Создание системы трубопроводов" выполните следующие действия:
- Тип системы: тип устройства, выбранного на виде, определяет, какому типу системы он может быть назначен. Для сантехнической системы типами систем по умолчанию являются "Канализация", "Бытовое холодное водоснабжение", "Бытовое горячее водоснабжение" и "Прочее". Прим.: Для обработки других типов компонентов и систем можно также создавать пользовательские типы системы.
- Имя системы: уникально идентифицирует систему. Revit предлагает имя системы, или можно ввести свое имя.
- Тип системы: тип устройства, выбранного на виде, определяет, какому типу системы он может быть назначен. Для сантехнической системы типами систем по умолчанию являются "Канализация", "Бытовое холодное водоснабжение", "Бытовое горячее водоснабжение" и "Прочее".
- Нажмите "ОК".
Предварительно неназначенная система перемещается в папку "Трубопроводные системы" в Диспетчере инженерных систем.

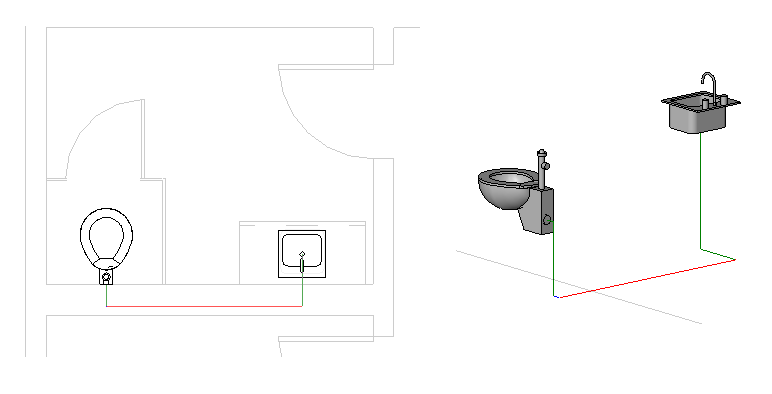

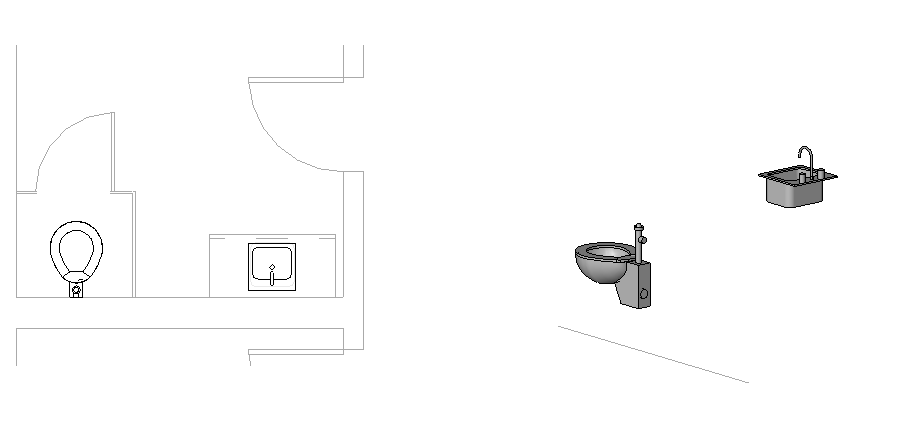

- Откройте 3D вид с сантехническими приборами и нажмите сочетание клавиш WT, чтобы расположить виды мозаикой.
- На виде в плане выберите один из сантехнических приборов в системе канализации.
- Щелкните вкладку "Изменение систем трубопроводов"панель "Компоновка"
"Сформировать компоновку" или
"Создать заполнитель". - Если для данного прибора было создано несколько систем, в диалоговом окне "Выбрать систему" выберите новую систему канализации и нажмите "ОК".
Активируется вкладка "Сформировать компоновку".
Прим.: При создании трубопровода с уклоном убедитесь в наличии действительной точки стока в системе или используйте команду "Разместить базовый", чтобы установить действительную точку стока. - На панели "Изменить компоновку" нажмите "Разместить базовый".
- На панели параметров нажмите кнопку "Параметры".
- В диалоговом окне "Преобразование труб" укажите тип трубы и смещение для магистрального сегмента и сегментов ветвлений сантехнического трубопровода.
В данном примере для магистрали и ветвлений в качестве типа трубы выбрана ПВХ-труба, а величина смещения составляет -1' 6" (-450 мм), т. е. трубопровод будет находиться ниже уровня, связанного с текущим уровнем на плане.
Нажмите "ОК". - На панели "Уклон" введите данные в поле "Значение уклона"; в данном примере это будет 1/8" /12" (32 мм).
- Примите предлагаемый по умолчанию тип варианта сантехнической системы ("Сеть"), с помощью кнопок
или
переберите предлагаемые решения трассировки и выберите то из них, которое наиболее близко соответствует плану. Дополнительные сведения о типах решений см. в разделе "Сформировать компоновку". - При необходимости нажмите кнопку "Изменить" и переставьте сегменты труб для обхода препятствий.
- Завершив трассировку трубопроводов для системы, нажмите
"Завершить компоновку".

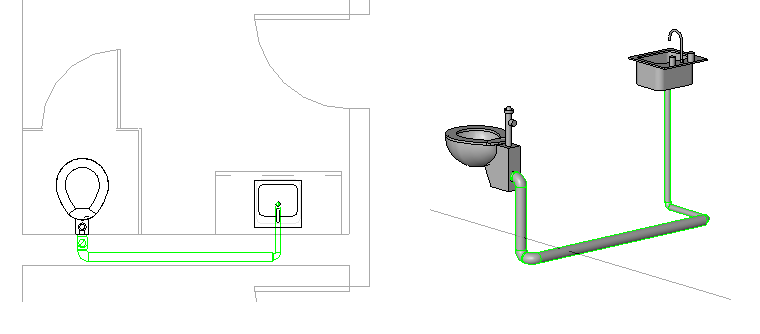

Создается трубопровод в соответствии с параметрами, заданными в диалоговом окне "Параметры преобразования" и на панели параметров.

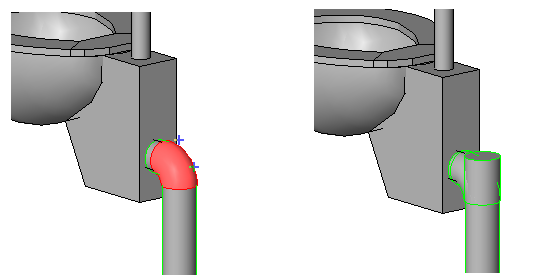

Прим.: Строительные нормы обычно требуют, чтобы угол соединения канализационных труб составлял 45 градусов. Для ознакомления с возможными способами изменения 90-градусного фитинга см. раздел "Изменение выбора трассировки". - Выберите отвод, соединяющий вертикальную трубу с канализационной магистралью сзади унитаза, и щелкните знак "плюс", чтобы заменить отвод тройником.
- Выберите план этажа, выберите тройник и выделите соединитель на тройнике.
Первым выделяется нижний соединитель.

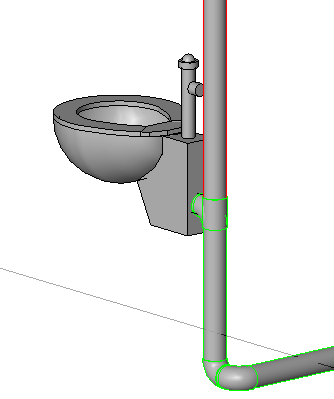

Прим.: Символ соединителя может не отображаться. Вместо него отображается выделенный квадрат.Нажмите клавишу TAB один раз, чтобы выделить верхний соединитель (выделенный квадрат чуть большего размера), щелкните соединитель правой кнопкой и выберите "Построение трубы".
- На палитре свойств в категории "Механическое оборудование" выберите для типа системы параметр "Вентиляция".
- На панели параметров введите 8' 0" (250 см) в поле "Смещение", нажмите "Применить", а затем — "Изменить".
Для определения разводки трубопровода в системе канализации используются инструменты формирования компоновки.
Вентиляционную трубу можно создать, изменив трубопроводный фитинг на более сложный, указав тип системы и построение вертикального сегмента, который будет служить вентиляционной трубой.
