Для автоматического отображения фланцев необходимо сначала указать используемый по умолчанию тип фланца в диалоговом окне "Свойства типа".

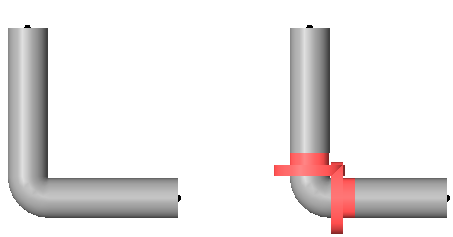

На левом рисунке соединение труб показано без фланцев. На правом рисунке выделены фланцы между концами труб и отводом.
- В окне "Диспетчер проектов" откройте вид, на котором требуется разместить фланец.
- В Диспетчере проектов разверните папки "Семейства"
"Трубы""Типы трубопроводов". - Щелкните на типе труб правой кнопкой мыши и выберите "Свойства".
- В диалоговом окне "Свойства типа" в разделе "Параметры типа" в категории "Механическое оборудование" укажите для фланца тип фитинга, используемый по умолчанию для выбранного типа трубы. Прим.: По умолчанию задан тип фланца "Нет". Если задан тип "Нет", для данного типа трубопровода фланцы не отображаются.
- Нажмите "ОК".
- Нарисуйте одну или несколько труб и добавьте фитинги.
Между концами труб и фитингами автоматически добавляются фланцы.
