Этот инструмент используется для анализа созданных в проекте механических систем для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.
Отображение отсоединений
Можно отобразить маркеры разъединения для соединительных элементов, которые в настоящий момент не подключены. Чтобы управлять отображением маркеров разъединения, перейдите на вкладку "Анализ"
панель "Проверка систем"
"Показать отсоединения". В диалоговом окне "Показать параметры отсоединения" выберите один или несколько параметров:
панель "Проверка систем" "Показать отсоединения". В диалоговом окне "Показать параметры отсоединения" выберите один или несколько параметров: - Воздуховод
- Труба
- Кабельный лоток и короб
- Электрические системы

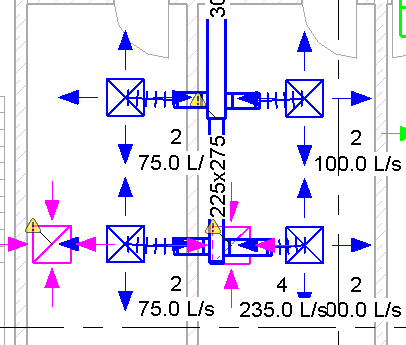

В следующем примере были выбраны маркеры разъединения воздуховода.
Для отображения соответствующего предупреждающего сообщения щелкните предупреждающий маркер. Для просмотра подробных сведений предупреждающего сообщения выберите
"Развернуть окно предупреждения".
Щелкните "Показать отсоединения" и отмените выбор для отключения маркеров разъединения.
