Эта опция позволяет получать результаты для панелей быстрым и простым способом. Полученные результаты могут использоваться в других вычислениях, например, в расчетах армирования стен с целью обеспечения устойчивости здания, подверженного воздействию ветровых и сейсмических нагрузок. Чтобы выполнить такие вычисления, необходимо знать приведенные силы в различных поперечных сечениях.
ОТРЫВ СТЕНЫ
ПРИВЕДЕННЫЕ СИЛЫ

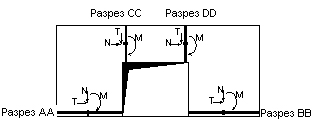

Поперечные сечения, для которых должны вычисляться приведенные силы, могут иметь следующую ориентацию: горизонтальную – (у основания стены (Сечение AA и Сечение BB)) или вертикальную (Сечение CC и Сечение DD).
Чтобы получить систему, позволяющую просто и быстро вычислять приведенные силы, стену следует разделить на прямоугольные панели по схеме, представленной ниже:
Приведенные силы следует вычислять только для двумерных панелей, имеющих форму выпуклого четырехугольника. Приведенные силы не вычисляются для следующих типов панелей:
- панелей, созданных при помощи опций редактирования Экструзия и Вращения;
- трехмерных панелей (изгиб);
- не четырехугольных панелей;
- вогнутых четырехугольных панелей (не выпуклых);
- панелей с переменной толщиной.
Выпуклая четырехугольная двумерная панель
