Моделирование кронштейнов

В этом разделе вы узнаете, как усиливать конструкцию путем моделирования дополнительных атрибутов, например, кронштейнов.

1. В строке меню выберите Геометрия > Дополнительные атрибуты > (Кронштейн).
2. В диалоговом окне "Кронштейн" нажмите (Новая узловая связь).

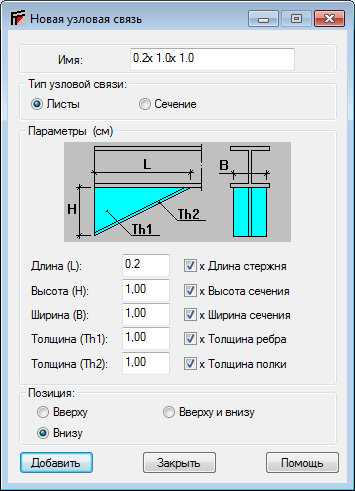

3. В диалоговом окне "Новая узловая связь" введите Имя 0,2 x 1,0 x 1,0 и задайте параметры нового кронштейна, как показано на рисунке ниже.
   • Длина: 0,2
   • Высота: 1,00
   • Ширина: 1,00
   • Толщина (Th 1): 1,00
   • Толщина (Th 2): 1,00
   • Позиция: Внизу.





   Прим.: Положение кронштейна задается относительно оси Z.
4. Нажмите кнопку Добавить, а затем Закрыть.
5. Новый кронштейн будет показан в списке кронштейнов (см. иллюстрацию ниже).




6. Для отображения номера стержня, работа с которым ведется в данный момент, в строке состояния нажмите (Номера стержней). Это переключатель, имеющий два положения - "Вкл" и "Выкл".
7. На панели управления видом нажмите (Местные системы), для отображения локальной системы координат стержней (как показано ниже). Это даст возможность проверить начальные точки стержня. При назначении кронштейнов в диалоговом окне они добавляются только к начальному узлу стержня.




8. Перетащите диалоговое окно и вставьте первый кронштейн в левую часть конструкции, используя один из следующих способов:
   • В диалоговом окне "Кронштейны" выберите текстовое поле "Стержни" и введите номер стержня к которому требуется прикрепить кронштейн (в данном случае 3, как показано на рисунке ниже), и нажмите клавишу <Enter> или кнопку "Применить". При использовании этого метода кронштейн будет автоматически прикреплен к начальному узлу стержня.
   • В графической области щелкните левый конец левой верхней панели. При использовании этого метода можно выбрать один из концов стержня.





9. Повторите этот шаг для создания кронштейна в правой части конструкции.
10. Закройте диалоговое окно "Кронштейн".
11. Сохраните проект.
