Выберите вкладку "Подстилающий бетон/Блочный фундамент" для определения параметров подстилающего бетона и блочных фундаментов.
Доступ
Выберите раздел Проектирование железобетонных конструкций
Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.
- Выберите РасчетШаблон армирования.
- Нажмите
("Шаблон армирования").
Элементы диалогового окна

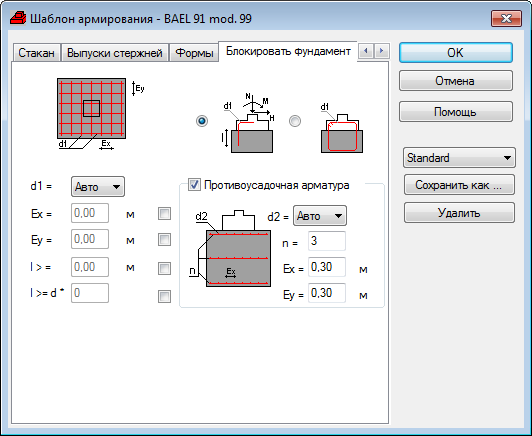

Если в диалоговом окне "Определение размеров" (вкладка "Подстилающий бетон/Блочный фундамент") выбран параметр Подстилающий бетон, то диалоговое окно "Шаблон армирования" будет содержать параметры арматуры, соединяющей подстилающий бетон с фундаментом: диаметры и интервалы стержней Ex и Ey.
Если в диалоговом окне "Определение размеров" выбран параметр Блочный фундамент (вкладка "Подстилающий бетон/Блочный фундамент), то диалоговое окно "Шаблон армирования" будет содержать параметры арматуры, соединяющей фундамент с блочным фундаментом.
- Можно задать следующие типы армирования:
- Прямые стержни (добавляемых на той стороне фундамента, где происходит растяжение).
- Хомуты.
- Можно задать следующие параметры армирования:
- Диаметр стержней.
- Шаг стержней в обоих направлениях (Ex, Ey).
- Длина анкеровки.
Можно также создать противоусадочную арматуру (примечание: она не проверяется). Количество слоев противоусадочной арматуры (n) не может быть меньше 2.
Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".
Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
