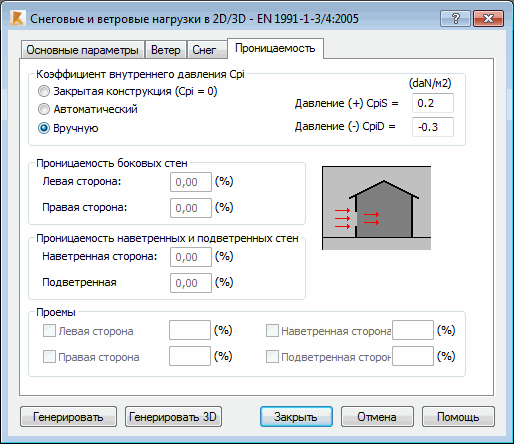

Открывают диалоговое окно Cнеговые/ветровые нагрузки и переходят на закладку Проницаемость, тогда на экране появляется показанное ниже диалоговое окно.
Это диалоговое окно используется для определения проницаемости стен конструкции. Проницаемость стен имеет прямое влияние на определение коэффициентов внутреннего ветрового давления. При выборе этой опции в верхнем правом углу диалогового окна, на экране отображается иконка, на которой схематически представлена выбранная опция.
Данное окно разделено на четыре поля, в которых находятся определенные группы опций.
- В верхней части диалогового окна находится опция Коэффициент внутреннего давления Cpi. Величину внутреннего давления Cpi можно определить тремя способами:
- Закрытая конструкция (Cpi = 0) – если выбрана эта опция, то простые варианты (Cpi=0) генерируются без учета давления (-) и давления (+) в здании; Все опции в диалоговом окне доступны.
- Автоматически - если выбрана эта опция, то величина Cpi генерируется на основании величины проницаемости;
- Вручную - если выбрана эта опция, то вручную величину Cpi можно определить в полях редактирования Давление (+) CpiS и Давление (-) CpiD;. Все опции в диалоговом окне доступны.
- В поле Проницаемость боковой стены указывается проницаемость с левой и правой сторон стены. Проницаемость всегда выражается в %. Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
- В полеПроницаемость передней и задней стенок указывается проницаемость передней и задней стенок. Проницаемость всегда выражается в %.
Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
- Поле Двери содержит следующие опции:
- Левая сторона - если эта опция включена, то дверь будет расположена в левой боковой стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Правая сторона - Если эта опция включена, то проем расположен в правой боковой стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Передняя часть - Если эта опция включена, то проем расположен в наветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Задняя часть - Если эта опция включена, то проем расположен в подветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
