Проверка арматуры

Проверка арматуры, созданной в Revit для выбранных элементов железобетонной конструкции, выполняется в соответствии с выбранным кодом проекта арматуры.

Прим.: Можно проверить только арматуру, созданную с использованием соответствующего расширения Revit (такого как "Армирование балок" или "Армирование колонн"). Проверить арматуру, которая была начерчена в Revit, невозможно.

Для проверки армирования:

• Выберите в Revit бетонные элементы, для которых была определена арматура.

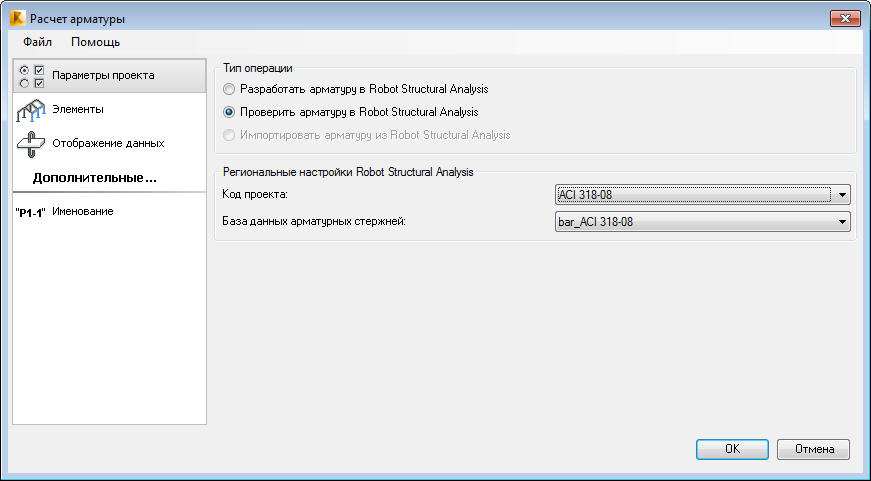

• Запустите расширение с вкладки "Расчет" на ленте, выбрав панель "Проверка расчета и норм" > "Проверка норм армирования". В диалоговом окне "Расчет арматуры" в качестве типа операции укажите "Проверить арматуру в Robot Structural Analysis".
• В региональных настройках выберите код проекта и базу данных стержней, которые следует использовать при проверке.
• Нажмите кнопку ОК.

Прим.: Можно создать арматуру в Revit в соответствии с заданными параметрами (генерирование арматуры не зависит от норм). Когда арматура, созданная в Revit, переносится в Robot, она адаптируется к требованиям выбранных норм (например, угол изгиба для хомутов). Поэтому между программами могут возникать различия в геометрии арматуры. Однако проверка выполняется для арматуры, созданной в Robot.

Запускается модуль Robot, с помощью которого можно рассчитать или выполнить проверку соответствующего железобетонного элемента (например, ЖБ балки или ЖБ колонны) согласно нормам. Геометрические характеристики элемента железобетонной конструкции и данные арматуры, которые необходимо проверить, переносятся в Robot.

В модуле расчета арматуры необходимо выполнить следующие действия для проверки арматуры ЖБ элемента:

• Определить нагрузки.
• Запустить вычисление/проверку арматуры (необходимо рассчитать арматуру элемента железобетонной конструкции).

• Арматура удовлетворяет всем требованиям норм. Необходимо проверить результаты проверки в модуле Robot, предназначенном для расчета/проверки по нормам.
• Арматуры не достаточно. В диалоговом окне отображается расчета. В нем также отображается коэффициент надежности как отношение прочности к текущему значению.
• Просмотреть результаты или создать отчет после проверки арматуры.

Если арматура не удовлетворяет требованиям, перейдите в режим расчета в Robot, используя параметр "Результаты" > "Заморозить арматуру". Затем в Robot выполняется расчет арматуры, и генерируется арматура для элемента. Созданную арматуру можно загрузить в Revit, если она совпадает с начальной арматурой, прошедшей проверку, и существует в Revit.
