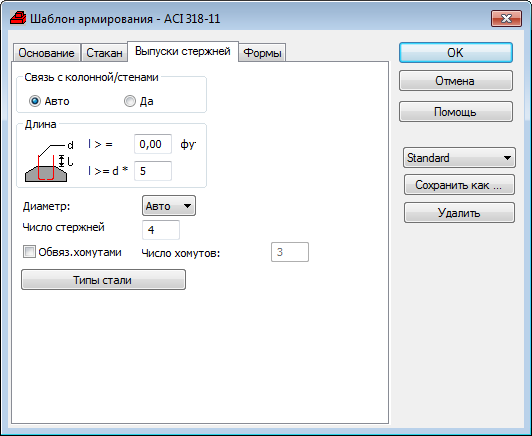

Вкладка "Арматурные выпуски" позволяет определить способ создания выпусков стержней.
Доступ
Выберите раздел Проектирование железобетонных конструкций
Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.
- Нажмите РасчетШаблон армирования.
- Нажмите
("Шаблон армирования").
Элементы диалогового окна
- Связь с колонной/стенами
-
При выборе параметра Авто программа создает арматурные выпуски в следующих случаях:
- при наличии верхней колонны;
- при наличии типа колонны (стены), который допускает выпуски, и при соответствующей установке опции армирования стакана (стакан не может быть армирован закрепленными наверху хомутами).
- Длина
-
Определение длины выпуска.
Введите абсолютное значение или значение, зависящее от диаметра стержня. Если установки изменяются пользователем, программа всегда следит за выполнением требований норм.
- Диаметр
-
Параметр "Диаметр" позволяет задавать диаметр арматурных выпусков.
Если число арматурных выпусков равно
- нулю, выпуски не генерируются;
- если число арматурных выпусков равно 1-4, то создается четыре выпуска;
- если число арматурных выпусков превосходит 4, то создается требуемое число выпусков (если требуемое число выпусков нечетное, то создается один дополнительный стержень).
Максимальное число выпусков ограничивается допустимым расстоянием между стержнями.
- Обвязка хомутами
-
Этот параметр позволяет окружить арматурные выпуски хомутами.
- Число хомутов
-
Этот параметр позволяет определить число хомутов на арматурных выпусках.
Программа автоматически выбирает их расположение, которое можно изменить на графическом экране.
- Типы стали
- Определение типа стали для армирования арматурных выпусков. Тип стали для арматурных выпусков может быть аналогичен:
- продольной арматуре;
- поперечной арматуре;
- дополнительной арматуре.
Прим.: В диалоговом окне "Опции расчета" можно указать тип стали для продольной, поперечной и дополнительной арматуры.
Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".
Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
