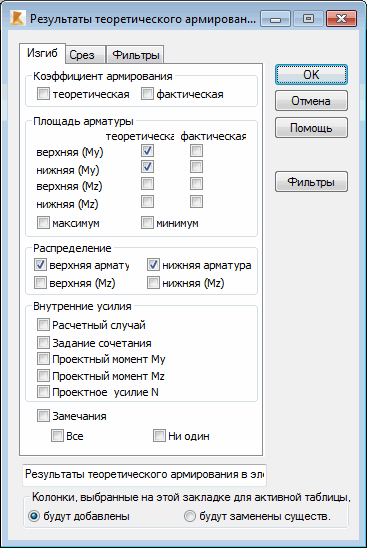

Выбираем закладку Изгиб в диалоговом окне Колонны( Результаты теоретического армирования стержней - для ЖБ балок и колонн). Открывается следующее диалоговое окно.
Данное окно позволяет выбирать величины и параметры, которые будут представлены в таблице результатов теоретического армирования стержней конструкции:
- Коэффициент армирования
- теоретический коэффициент армирования определяется при расчете теоретической площади арматуры;
- коэффициент фактического армирования получен из принятой фактической площади арматуры.
- Площадь арматуры
- теоретическое значение - верхняя и нижняя площади арматуры (для My и Mz моментов);
- фактическое значение - верхняя и нижняя площади арматуры (для My и Mz моментов);
- максимум и минимум - максимальная и минимальная площади арматуры, определенные в данных нормах. Они рассчитываются умножением минимального и максимального значения коэффициента армирования, определенного по нормам, на площадь поперечного сечения.
- Распределение арматуры:
- Верхнее и нижнее распределение арматуры (7f10 означает семь стержней с диаметром 10 мм) - для моментов My и Mz.
- Внутренние усилия:
- расчетный случай - случай, который является расчетным при проектировании стержней (при определении площади арматуры);
- определение сочетания - определение расчетного сочетания нагрузок для процесса проектирования стержней (для расчета площади арматуры);
- расчетные моменты Мy и Mz - значения изгибающих моментов;
- расчетное усилие N – значение продольной силы.
Нижняя часть диалогового окна содержит следующие опции:
- Замечания - если эта опция включена, то в таблице появится дополнительный столбец с комментариями по расчету площади арматуры в специфических поперечных сечениях стержней;
- все - выбирает все опции закладки (таблица представит все опции, содержащиеся в закладке);
- ни один - ни одна из опций, содержащихся в закладке, не будет представлена в таблице.
