Ветровая нагрузка

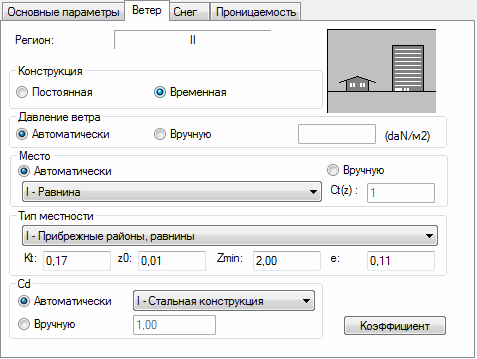

Если в диалоговом окне Снеговые/ветроые нагрузки выбрана закладка Ветер, то окно принимает следующий вид:

Диалоговое окно разбито на несколько полей, каждое из которых содержит по группе характерных опций.

• Регион

  Список возможных ветровых регионов. Ветровой регион является одним из факторов, определяющих базовое давление ветра на соседние элементы конструкции.

• Конструкция

  Поле Конструкция позволяет выбирать тип конструкции (постоянную или временную).

• Давление ветра

  Поле Давление ветра содержит такие опции:

  • Автоматически - автоматическое задание базового давления ветра по параметрам расположения конструкции.
  • Вручную - ручное задание базового давления ветра. Такие параметры как Регион, Местность или Тип при ручном задании не учитываются.
  • Поле для ввода значения давления ветра.
• Место

  В поле Место пользователь может задавать месторасположение конструкции:

  • Автоматически - выбирают из заданного списка мест.
  • Вручную – указывают коэффициент Ct(z).
• Тип местности

  Поле Тип местности дает возможность определять тип местности, в которой расположена конструкция. После выбора типа местности будут автоматически изменены значения параметров Kt, z0, Zmin и e. Значения перечисленных параметров могут быть заданы и вручную.

• Cd.

  В нижней части диалогового окна пользователь может определять значения коэффициента Cd:

  • Автоматически - выбирают из заданного списка возможных типов конструкций.
  • Вручную – указывают значение коэффициента Cd.

Для того, чтобы открыть диалоговое окно, в котором могут быть определены коэффициенты ветровых нагрузок, нажимают на кнопку Коэффициент.
