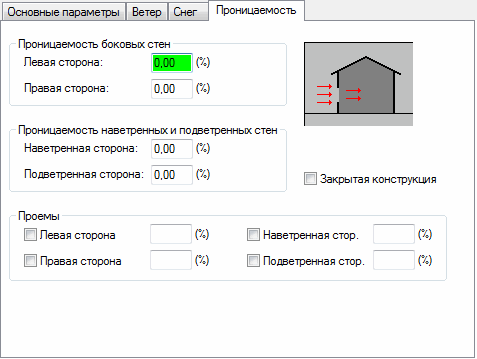

Открывают диалоговое окно Нагрузки снег/ветер и переходят на закладку Проницаемость, тогда на экране появляется показанное ниже диалоговое окно.
Данное диалоговое окно позволяет задавать проницаемость стен конструкции. Проницаемость стен оказывает непосредственное влияние на генерацию коэффициентов внутреннего давления ветра. Как только пользователь выбрал опцию в верхнем правом углу диалогового окна, на экране отображается график.
Диалоговое окно разбито на три поля, каждое из которых содержит группу характерных опций.
- В поле Проницаемость стороны стены определяется проницаемость левой и правой стороны стены. Проницаемость всегда выражается в %. Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
- В полеПроницаемость передней и задней стенок указывается проницаемость передней и задней стенок. Проницаемость всегда выражается в %.
Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
- Поле Двери содержит следующие опции:
- Левая сторона - если эта опция включена, то дверь будет расположена в левой боковой стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Правая сторона - Если эта опция включена, то проем расположен в правой боковой стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Передняя часть - Если эта опция включена, то проем расположен в наветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Задняя часть - Если эта опция включена, то проем расположен в подветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
Если опция Непроницаемая конструкция включена, то ни одно из полей этой закладки не будет доступно, а значение параметра Cpi будет равным нулю.
