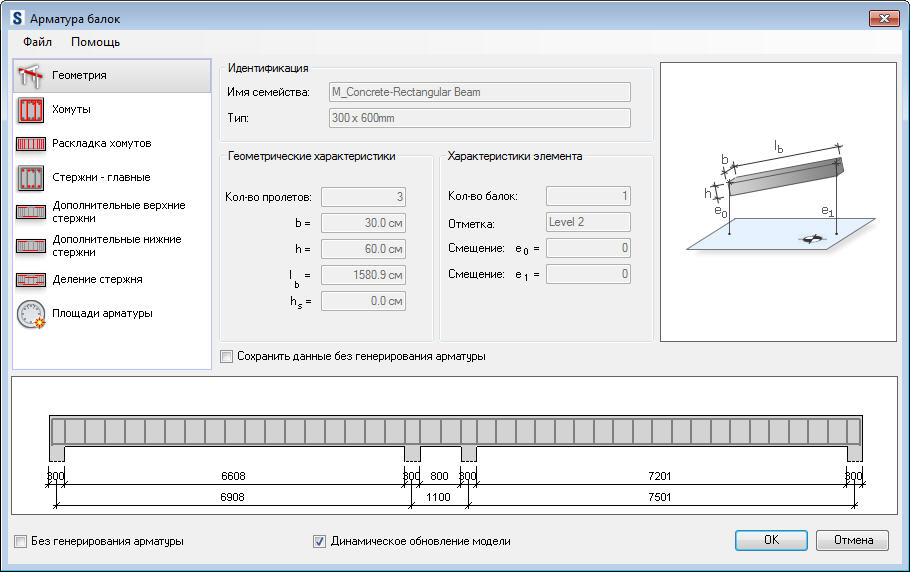

Если модуль Арматура балок загружается из Autodesk® Revit®.
На закладке Геометрия определяются такие геометрические характеристики:
- параметры идентификации (семейство и тип) балки, загруженной из модели Autodesk® Revit®;
- геометрические характеристики, в т.ч. количество пролетов, размеры поперечного сечения и дина пролета балки;
- характеристики элементов, в т.ч. количество балок, место балки в конструкции (отметка, смещения).
Кроме того, модуль Арматура балок автоматически распознает тип опор на концах балки.
Если отключить параметр "Сохранить данные без генерирования арматуры", то арматурные стержни генерируются и отображаются в программе Autodesk® Revit®. Если же этот параметр включен, то генерируются данные по арматуре (и их можно использовать при перезапуске расширения), но арматурные стержни в Autodesk® Revit® не отображаются.

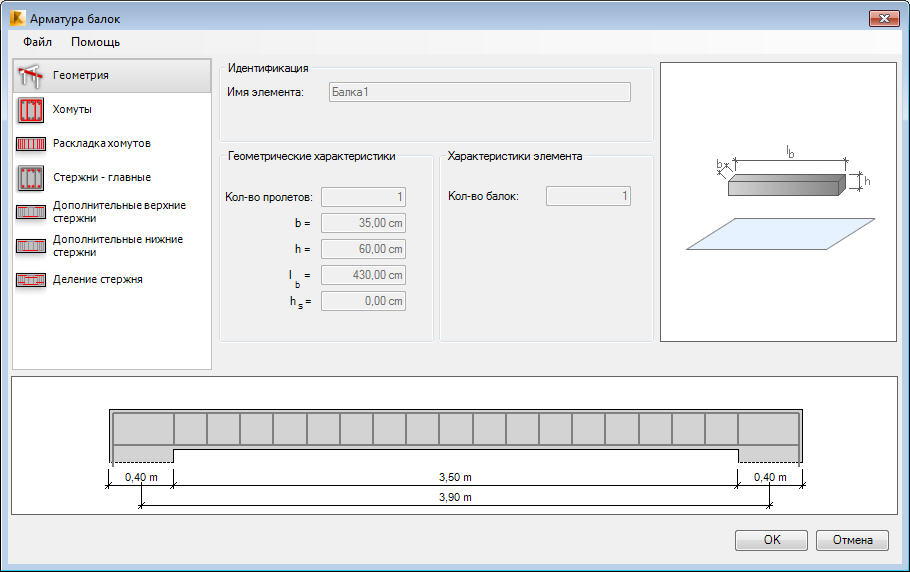

Если модуль Арматура балок загружается из Autodesk Robot Structural Analysis 2015.
На закладке Геометрия определяются такие геометрические характеристики:
- имя железобетонного элемента конструкции (балки);
- размеры балки: количество пролетов, размеры поперечного сечения и длина пролета балки.
Кроме того, распознается тип опор на концах балки.

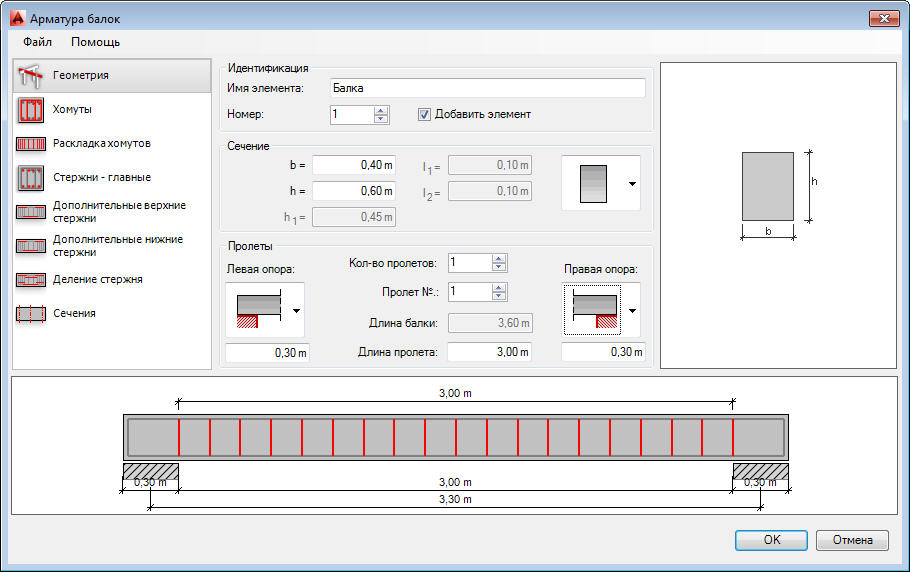

Модуль "Арматура балок" - загружается из Autodesk® AutoCAD® Structural Detailing - Армирование.
В верхней части диалогового окна указывают следующие данные:
- имя железобетонной балки;
- количество определяемых балок; оно влияет на состав спецификации стали;
- тип поперечного сечения балки; можно выбрать следующие формы поперечного сечения:
прямоугольное;
тавровое;
-
тип опоры на обеих концах пролета балки:
- характеристики пролетов балки:
- количество пролётов;
- длины отдельных пролетов;
- ширины опор на отдельных пролетах.
В случае выбора параметра "Добавить элемент" при генерировании арматуры балки арматурные стержни будут группироваться в один элемент. Имя этого элемента, указанное в поле "Имя элемента", добавляется на вкладку "Модель" в диалоговом окне "Инспектор объектов" в программе Autodesk® AutoCAD® Structural Detailing - Армирование.
После определения геометрии балки указывают размеры поперечного сечения балки и пролетов.
