Составление сметы

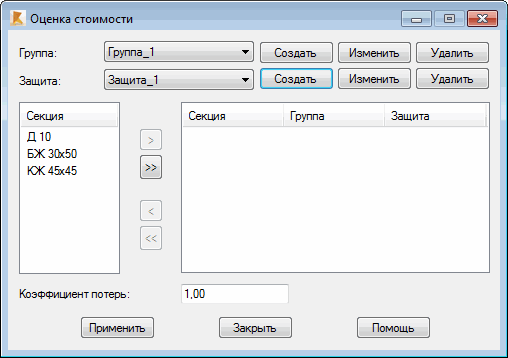

Выберите команду Инструменты > Составление сметы для составления сметы проекта конструкции.

Для получения подробной сметы задаются точные группы сечений. В основном, стоимость стальных профилей разная в зависимости от типа сечения.

• Группы - список созданных групп сечений.
• Защита - список нанесенных слоев против коррозии и химического воздействия или для придания конструкции красивого внешнего вида (например, покрытие цинком, антикоррозионная покраска и лакировка).

В правой части диалогового окна расположены кнопки для параметров групп и для защитных параметров. Каждый набор состоит из следующих опций:

• Изменить - создаются и определяются параметры новой группы (Параметры группы) или защитного слоя (Параметры защиты);
• Изменить - редактируются параметры группы или защитного слоя;
• Удалить - группа или защитный слой удаляется.

При определении необходимо назначить сечения в соответствующие группы.

1. Выбрать сечение.
2. Выбрать предварительно определенную группу.
3. Выбрать предварительно определенный защитный слой.
4. Переместить профиль в правую часть панели посредством ниже представленных стрелок:

   >	При нажатии на эту кнопку профиль переносится слева направо.
   >>	При нажатии на эту кнопку все профили, которые будут учтены в смете, слева переносятся в направо.
   <	При нажатии на эту кнопку профиль переносится справа налево.
   <<	При нажатии на эту кнопку все профили справа переносятся налево.

Приписывание профилей в соответствующие группы и защитные слои заканчивает процесс оценки затрат. Оценка стоимости доступна при выборе команды меню Вид > Таблицы и выборе опции "Оценка стоимости" в диалоговом окне Таблицы. Данные и результаты.

В таблице представлены следующие исходные данные на закладке Сечения:

• в первой колонке - все сечения;
• второй столбец содержит имя приписанной группы;
• третий столбец содержит имя приписанного защитного слоя;
• четвертый столбец содержит массу профиля;
• пятый столбец содержит цену материала;
• в шестой колонке - цену на транспортировку;
• в седьмой колонке - цена (на кг на погонный метр ² ) приписываемого защитного слоя.
• в восьмой колонке - общая стоимость.

Закладка Группы таблицы оценки стоимости представляет те же данные, перечисленные выше, но они относятся ко всей группе а не к отдельным профилям.
