Перенос модели Autodesk® Revit® в Autodesk CBS

Перенос модели Autodesk® Revit® в Autodesk CBS:

  1. Запустите помощник обработки расчета (Autodesk Concrete Building Structures) из Диспетчера расширений и выберите файл.

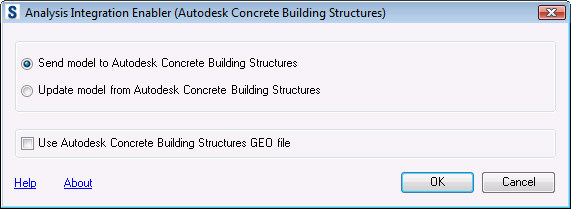

  2. В диалоговом окне помощника обработки расчета (Autodesk Concrete Building Structures) укажите программу, в которую отправляется модель (перенос из Autodesk® Revit® в Autodesk CBS или из Autodesk CBS в Autodesk® Revit®).

    Если выбрать параметр "Использовать файл Autodesk Concrete Building Structures GEO", на экран выводится диалоговое окно, которые используется для сохранения файла в формате Autodesk CBS (формат GEO).

    Нажмите кнопку "ОК".

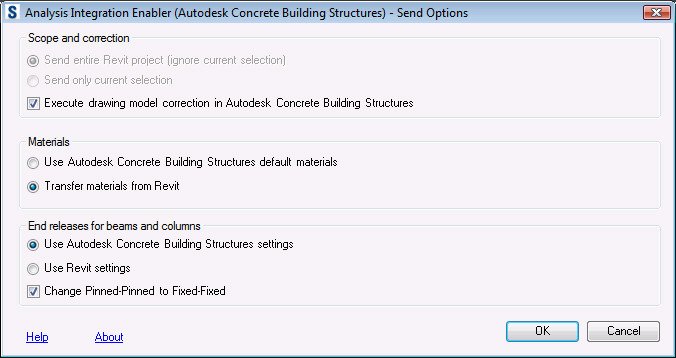

  3. В диалоговом окне "Помощник обработки расчета (Autodesk Concrete Building Structures) - Параметры отправки" задайте параметры переноса:
    • Масштаб и корректировка
    • "Отправить весь проект Revit (пренебречь текущим выбором)" - во время процесса связи учитывается вся модель конструкции (это параметр по умолчанию; используется, чтобы исключить из экспорта случайно выбранный элемент).
    • "Отправить только текущий выбор" – в процессе связи учитываются только выбранные элементы;
    • "Выполнить корректировку модели чертежа в Autodesk Concrete Building Structures" – при выборе этого параметра в Autodesk CBS автоматически запускается корректировка модели чертежа (основная задача – создать правильную расчетную модель). Используйте этот параметр с осторожностью, если конструкция содержит изогнутые элементы, потому что автоматическая корректировка, выполняемая для всей модели конструкции, может не дать удовлетворительного результата.
    • "Материалы" – определение способа выбора материала
    • "Использовать материалы Autodesk Concrete Building Structures по умолчанию" - каждому типу материала, назначенному элементу (сталь, бетон, дерево), присваивается материал со стандартными свойствами из базы данных материалов Autodesk CBS.
    • "Перенести материалы из Revit" – принимаются материалы, определенные в модели Autodesk® Revit®.
    • "Ослабление концов балок и колонн" – определение способа выбора концевых параметров стержня
    • "Использовать настройки Autodesk Concrete Building Structures" – связи, определенные в Autodesk® Revit® не учитываются. Всем стержням, определенным в Autodesk CBS, назначается тип связи по умолчанию.
    • "Использовать настройки Revit" – связи, определенные в Autodesk® Revit®, автоматически определяются в Autodesk CBS и назначаются стержням конструкции. Балкам и колоннам можно назначить только связи My и Mz.
    • "Заменить шарнирную жестко закрепленной" – все шарнирные связи, определенные в Autodesk® Revit®, заменяются на тип связи по умолчанию.

      Нажмите кнопку "ОК".

  4. В диалоговом окне "Отправить модель в Autodesk Concrete Building Structures" можно просмотреть ход выполнения переноса (чтение данных из Autodesk® Revit®, создание проекта Autodesk CBS, экспорт элементов и создание соответствующих элементов в Autodesk CBS).

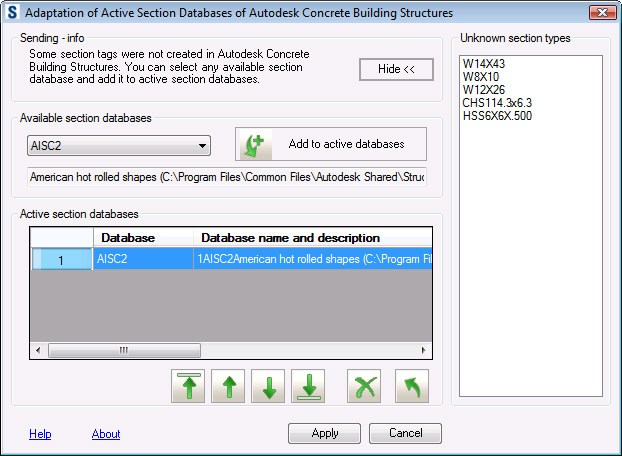

  5. Диалоговое окно "Адаптация баз данных активных сечений Autodesk Concrete Building Structures" открывается, только если во время процесса связи Autodesk® Revit® и Autodesk CBS имена сечений (определенные в Autodesk® Revit®) не распознаются в активной базе данных сечений Autodesk CBS.
    • В поле "Доступные базы данных сечений" выберите нужную базу данных сечений Autodesk CBS, а затем нажмите кнопку "Добавить" в активных базах данных. После переноса файла выбранная база данных показывается в списке Базы данных активных сечений.
    • В поле Отправка информации появляется сообщение о статусе переноски файла.
    • Кнопка Скрыть/Показать - скрывает/показывает поле с правой стороны диалогового окна, включая нераспознаваемые имена сечений.
    • В поле Базы данных активных сечений можно реорганизовать список баз данных активных сечений:
      • изменить порядок расположения баз данных;
      • удалить выбранную базу данных;
      • восстановить базу данных активных сечений.

        • Для работы в списке используют следующие иконки:

        – переместить выбранную базу данных в начало списка

        – переместить выбранную базу данных вверх по списку.

        – переместить выбранную базу данных вниз по списку.

        – переместить выбранную базу данных в конец списка.

        – удалить выбранную базу данных из списка.

        – отменить, восстановить активную базу данных.

  6. При нажатии на кнопку Применить будет осуществлен поиск активной базы данных. Нераспознаваемым сечениям будут назначены сечения из базы данных (им будут приписаны геометрические характеристики).
Прим.: В Autodesk® Revit® все стены и плиты создаются с использованием слоистого материала. Существует несколько возможных случаев отправки сведений о материале плиты/стены в Autodesk CBS:
