Шаблон армирования - вкладка "Армирование отверстий" (ЖБ стена)

Вкладка "Армирование отверстий" позволяет задать параметры арматуры проемов для норм BAEL.

Доступ

Выберите раздел Проектирование железобетонных конструкций Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

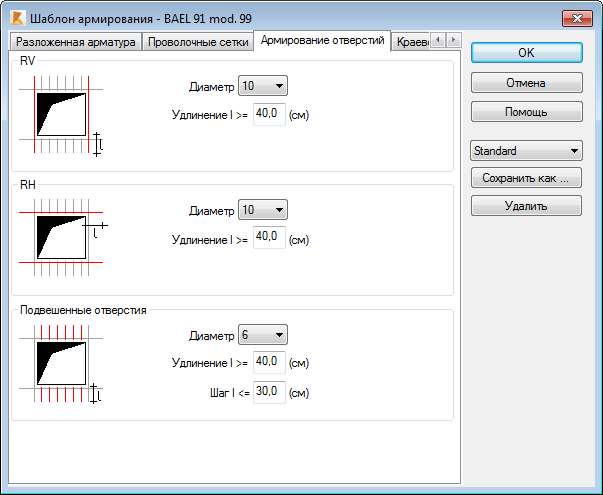

Элементы диалогового окна

Армирование отверстий в железобетонных стенках состоит из:

Вертикальное армирование

• Вертикального армирования по краям отверстий RV

  RV = 0,85 * 400 / fe (см^2)

Горизонтальная арматура

• Горизонтального армирования по краям отверстий RH (стены, не подвергаемые сейсмическим нагрузкам): Величина данного армирования зависит от того, какой тип стенки рассчитывается (внешняя и внутренняя стенки)
• Горизонтального армирования по краям отверстия RH (стенки, подвергаемые сейсмическим нагрузкам)

  RH = 2,35 * 400 / fe (см^2)

Подвешенные отверстия

• Армирования перемычки. При использовании упрощенного метода BAEL для перемычек проемов программа выполняет расчеты арматуры по изгибающему моменту, действующему в перемычке — создается нижняя продольная арматура перемычки и поперечная арматура в форме хомутов. В случае классического метода, или упрощенного метода при работе со стеной загруженной только приведенной нагрузкой, создается только конструктивная арматура перемычки (в настоящее время приведение нагрузок к перемычке , как приведение их к низу стены, не учитывается).

Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".

Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
