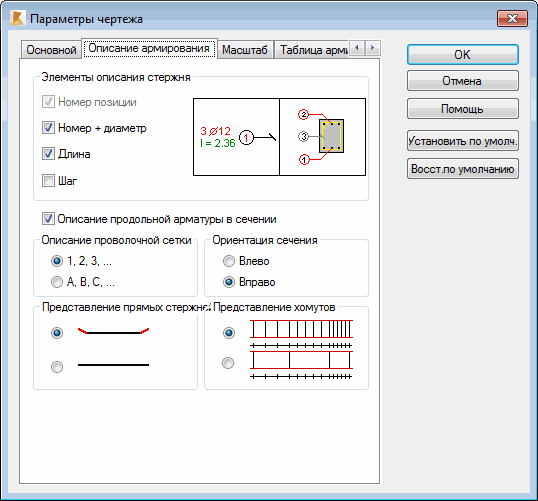

Необходимо выбрать Расчет > Чертежи или нажать на
(Параметры чертежа) и выбрать закладку Описание армирования.
Отдельно от номера позиции арматуры, чертеж может отображать следующие элементы:
- Номер (стержней) + диаметр. Отображает число одинаковых стержней и их диаметр;
- Длина. Отображает информацию о полной длине выбранного элемента арматуры;
- Шаг. Описание шага относится к каждому элементу арматуры в форме стержня;
- Балки: армирование стыка.
- Колонны: хомутов в центральной части колонны.
- Фундаменты: рабочая арматура фундамента.
- Балки-стенки и перекрытия: каждый элемента арматуры в форме стержня.
- Описание продольного армирования в сечении. Эта опция создана в основном для балок. В случае колонн и подпорных стен программа всегда показывает описание продольной арматуры по сечению. Опция не используется при проектировании фундаментов и плит.
Ниже может быть выбран метод армирования проволочной сеткой. Это касается подпорных стен и железобетонных плит.
Пользователь может представить ориентацию поперечного сечения, которое отображает концы не изогнутых стержней (что делает чертеж более удобным для чтения, это делает возможным представить конец стержня как наклонную линию) и распределение хомутов. Эта опция доступна внизу диалогового окна.
