Эта опция позволяет определить параметры файла формата DXF, открытого в модуле формирования сечений.
Опция доступна:
- при выборе экрана Инструменты > Определение сечения;
- при выборе команды меню Файл > Импорт DXF.

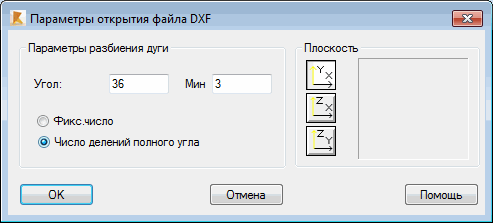

При выборе данной опции, открывается диалоговое окно "Параметры открытия файла DXF".
Здесь задаются следующие параметры.
- Параметры разбиения дуги:
- Угол - определяется количество элементов, на которые следует разделить рассматриваемую дугу;
- мин - эта опция становится становится активной, если выбрана радиокнопка "Число делений полного угла". С ее помощью назначают наименьшее число делений угла; по умолчанию - 3;
- Фиксированное число - если выбрать эту радиокнопку, то дуга поделится на определенное в поле "Угол" число элементов;
- Число делений полного угла - если выбрать эту радиокнопку, то введенное в поле "Угол" число будет обозначать число делений полного угла (360 градусов), и становится активной опция "Mин" для назначения наименьшего количества делений полного угла; по умолчанию - 3.
Заданная арка всегда разделена на одинаковые участки. Поэтому может случиться, что назначенное количество делений полного угла не может обеспечить равные участки дуги. В этом случае программа Robot автоматически подберет такое число делений дуги, чтобы дугу можно было разделить на участки, имеющие одинаковую длину;
- В поле "Плоскость" выбирают плоскость, в которой будет расположено открытое сечение и где его можно выбрать.
Если выбраны соответствующие параметры открытия файла DXF, нужно нажать на кнопку ОК. Сечение будет проанализировано и откроется в модуле определения сечения.
