Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависит от сейсмических норм и способа определения значений основных периодов в диалоговом окне Сейсмический расчет.

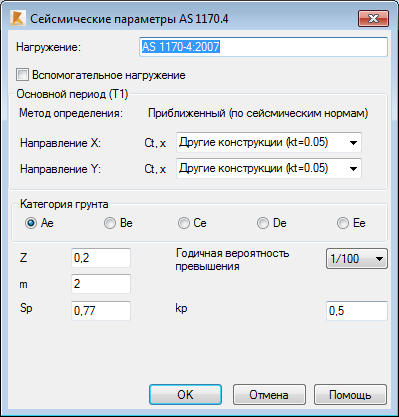

Приближенный способ
Основной период Т1 рассчитывается по формуле 6.2(7):
T1 = 1.25 * kt * hn 0.75
где
kt = коэффициент для определения периода сооружения (берется из норм)
h - высота конструкции (m), которая определяется как разность между диапазоном конструкции и нулевым уровнем

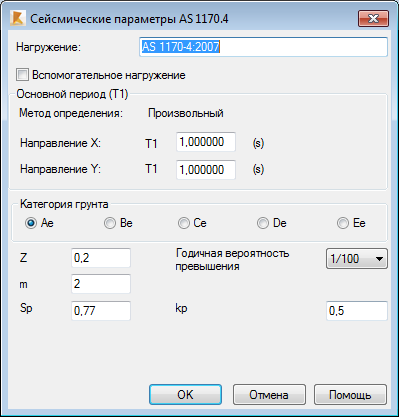

Способ пользовательский
Определяется в обоих направлениях только Т1

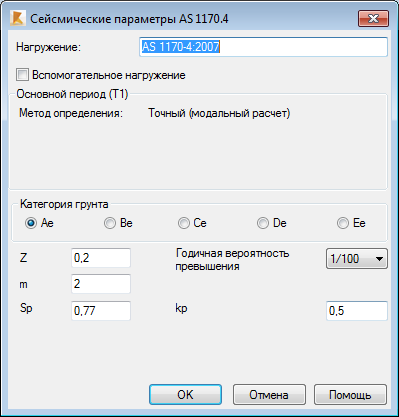

Точный способ
По такому методу рассчитывается точное значение направлений Х и Y. Если в диалоговом окне Сейсмический расчет отключить параметр "Периоды с максимальным участием масс", то становится активна первая форма в направлении, где активно большее количество масс. Если же она будет отключена, то будет активна одна из форм, которая соответствует всем ограничениям и большинству масс.
Параметры норм.
- Тип грунта по пункту 4.1
- Значения коэффициентов: Z (коэффициент риска) таблица 3,2, μ (коэффициент пластичности конструкции), а также Sp (коэффициент полезного действия), как в разделе 6.5
- Годичная вероятность превышения и коэффициент kp (вероятностный коэффициент), таблица 3.1
Сдвиг основания
Основная поперечная сила рассчитывается по формуле:
V = [kp*Z*Ch(T1)*Sp/μ]/W t (eq. 6.2(3))
где
Kp - вероятностный коэффициент (таблица 3.1), который зависит от годичной вероятности превышения (P).
Z - коэффициент риска, берется из таблицы 3.2
Ch(T1) рассчитывается по таблице 6.4
μ и Sp - значения из таблицы 6.5
Wt - вес конструкции.
Распределение основной поперечной силы осуществляется по формуле:
Fx = V * Wi * hk i / (Σ Wi * hk i) (eq. 6.3(2))
i=1..storeysСount
Wi и Wj - вес пола
H - высота от базового уровня до соответствующей отметки пола
V — основная поперечная сила
k - экспонента, зависящая от значения периода:
| Период (T1) | k |
|---|---|
|
< 0.5 с |
1 |
|
0,5 - 2,5 с |
Линейная интерполяция |
|
> 2,5 с |
2 |
