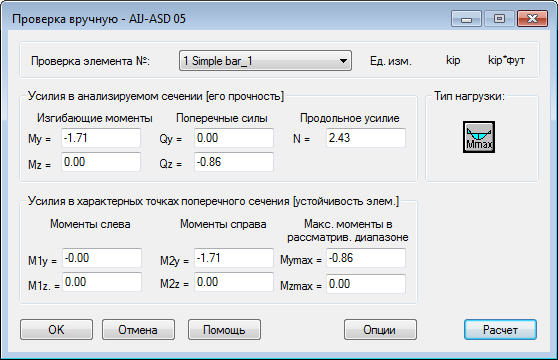

Параметры диалогового окна "Ручная проверка" позволяют осуществлять проверку стальных элементов по значениям усилий, определенным пользователем в соответствии с японскими нормами для стальных конструкций AIJ ASD-05. Это диалоговое окно открывается с использованием команды меню Проект > Создание стального элемента. Опции > Проверка. Затем на экране появится представленное ниже диалоговое окно.
Для выполнения проверки элемента конструкции под воздействием внутренних сил, определенных пользователем, выполните следующие действия:
- в поле Проверка элемента № ввести номер элемента; выбор элемента который необходимо проверить;
- в поле Внутренние усилия в анализируемом сечении ввести значения соответствующих внутренних сил (доступные значения показаны в правом верхнем углу диалогового окна);
- ввести значения дополнительных внутренних сил на левом и правом конце элемента и вдоль длины , необходимых для вычислений по нормам в поле Внутренние силы в характерных сечениях (используемые единицы измерения, находятся в верхнем правом углу диалогового окна);
- определить тип нагрузки;
- после нажатия на кнопку Опции необходимо выбрать параметры расчета;
- нажать на кнопку Расчеты.
После нажатия на кнопку Расчеты, программа выполнит проверку элемента, а после его завершения на экране появится диалоговое окно с результатами расчетов.
Прим.: При расчетах в диалоговом окне "Проверка вручную" полученные внутренние связи не будут учитываться в диалоговом окне "Определение элемента", а элемент будет обрабатываться один, без связей, расположенных вдоль длины.
