Результаты расчета форм колебаний могут быть представлены в виде графиков, схем или деформаций конструкции. Вы можете нарисовать графики для огибающей или для каждого компонента времени. При выборе дополнительного варианта нагружения (+ /-), создаваемого для огибающих, Robot выводит на экран огибающие. При выборе основного варианта становятся доступны результаты по отдельному компоненту с определенными временными шагами. Для выведения на экран следующего диалогового окна, необходимо выбрать меню Результаты > Дополнительные > Расчет форм колебаний - Графики.
Графические результаты расчета форм колебаний представлены в виде графиков, зависимых от времени для выбранного значения в выбранном варианте расчета форм колебаний. Графики и таблицы с их описанием выводятся в окне Графики форм колебаний.

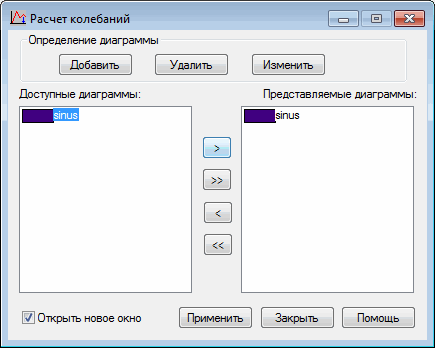

Диалоговое окно Расчет форм колебаний
- Построение графика
Кнопка Добавить - открывает диалоговое окно для определения новой функции
Кнопка Изменить - открывает диалоговое окно для определения функции (возможность переименовать функцию или значение, выбранные на текущий момент из списка выбора).
Кнопка Удалить - удаляет определение выбранной в списке функции.
- Доступные графики (дает перечень построенных графиков) и Демонстрируемые графики (графики, выбранные для воспроизведения на экране)
Кнопка > - перемещает выбранный график на правую панель;
Кнопка >> - переносит все графики на правую панель; кнопка < - удаляет выбранный график с правой панели;
Кнопка << - удаляет все графики с правой панели.
Панель с построенными графиками имеет 2 вида функций:
- все функции, задаваемые пользователем, включены в список выбора в верхней части диалогового окна;
- временные функции заданы в виде данных по расчету форм колебаний в диалоговом окне Тип расчета (перенесенные по умолчанию из Построения варианта нагружения)
- Открыть новое окно - выбор данной опции позволяет открыть новое окно с соответствующими графиками.

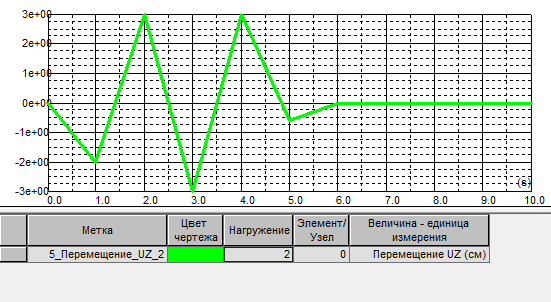

После построения графиков и их перемещения на Панель демонстрируемых графиков, нужно нажать кнопку Применить для того, чтобы показать в окне выбранные графики. На следующем рисунке представлен пример графика для варианта расчета динамики изменений.
В верхней части рисунка находятся графики выбранных значений, совмещенные в один рисунок. Значения абсциссы - это переменные времени. Описания графиков и крайние значения для выбранных параметров, представлены в таблице.
Расположите курсор в таблице и нажмите правую кнопку "мыши" для того, чтобы открыть контекстное меню и выбрать опцию Колонки. Данная опция открывает диалоговое окно для выбора значений, которые будут включены в таблицу графиков расчета форм колебаний.
Опции контекстного меню (Графики - свойства):
- Показать основные линии сетки – эта опция позволяет переключаться с основных линий сетки графика на вариант расчета форм колебаний
- Показать промежуточные линии сетки – эта опция позволяет переключаться с промежуточных линий сетки графика на вариант расчета форм колебаний
- Автоматически задаваемый диапазон – эта опция назначает диапазоны по осям координат графика в соответствии с диапазоном варьирования времени выбранного параметра
- Диапазон, задаваемый пользователем - эта опция позволяет задать временной интервал, для которого выводиться график варианта расчета колебания форм.
