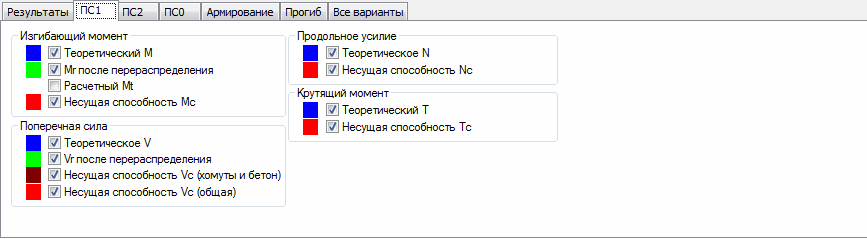

Как только в диалоговом окне Графики, вызванном из меню Результаты, выбрана одна закладка Силы ПС1, Силы ПС2 или Силы ПСО, на экране появляется следующее диалоговое окно.
В каждой из закладок данного окна могут быть выбраны для представления перечисленные ниже значения:
в поле Изгибающий момент;
- теоретический M;
- Mr после перераспределения (если никакое перераспределение момента не произошло, Mr равен M);
- рассчитанное значение Mt (рассмотрение воздействия поперечной силы на напряженные волокна балки. Впоследствии Mr сдвинут на 0.8h в направлении нежелательного действия момента w – см. нормы BAEL 91 4.1,5.);
- несущая способность Mc (график, который включает фактический выбор и размещение продольной арматуры в балке).
В поле Перерезающая сила
- теоретическая V;
- сила после перераспределения - Vr (сила, возникающая из-за удаления нагрузок в окрестности опоры на участке размером меньшем, чем h/2, и уменьшение нагрузок на коэффициент 2a/3h на сегменте от 0.5h до 1.5h от опоры;
Прим.: уменьшение силы Vr в соответствии с требованиями норм BAEL выполняется только для ПС1 и ПСО;
- несущая способность Vc (график, которая принимает во внимание реальный выбор и распределение продольной арматуры в балке).
В поле Продольное усилие
- теоретическая N
- несущая способность Nc - диалоговое окно для представления осевой силы в балке (в настоящее время в процессе расчета балки не рассматривается);
Также могут быть представлены результаты крутящего и изгибающего момента для поясов.
Результаты напряжения и нагрузки, доступные в закладке SLS.
Чтобы выбрать вид результатов в такой же числовой форме, как в таблице на закладке Результаты, и в графической форме в виде графиков, используются три закладки, имеющие отношение к силам.
Прим.: Каждое изменение установок на вышеупомянутых закладках должно быть подтверждено нажатием кнопки Применить.
Прим.: Цвет, который будет использоваться в графике, показан около каждого из представленных значений.
