Главная

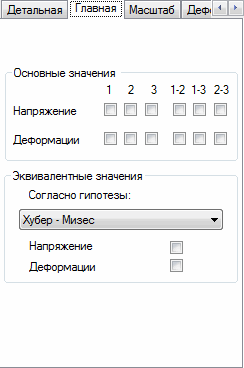

При переходе на закладку "Главная" в диалоговом окне Карты для 3D-тела будут такие опции.

Здесь можно выбрать напряжения и усилия для представления. Только один результат может быть выбран на всех закладках.

Согласно выбранной гипотезе будут представлены приведенные значения. В настоящее время доступны следующие гипотезы:

• Губера - Мизеса;
• Первого инварианта тензора напряжений.

Первый инвариант тензора определяется по следующей формуле:

I1 = σ₁+ σ₂+ σ₃= σ_xx+σ_yy+σ _zz.

Второй инвариант равен:

.

где

p = I1/3 – среднее напряжение.

Приведенная величина согласно гипотезы Хубера-Mисеса равна:

.
