Работа с Project Octopus

С помощью Project Octopus можно добавлять, изменять или вычислять формулы в Microsoft Excel.

Вставка формулы

Можно задать формулы, которые позволяют получать сведения из проекта Autodesk Robot Structural Analysis Professional, используя один из следующих способов.

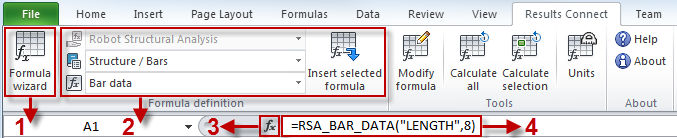

1. Мастер формул

Вставка формулы с помощью диалогово окна Formula wizard.

Доступ к этому окну можно получить из ленты, выбрав вкладку Results Connect панель Formula definition Formula wizard.

2. Вставка выбранной формулы

Можно задать следующие параметры с помощью раскрывающегося списка выбора, доступного на ленте:

• provider: укажите поставщика (программу), из которого будут загружены данные и результаты
• category: укажите категорию для формул или выберите "ALL", чтобы просмотреть алфавитный список формул
  Прим.: Формулы систематизированы по группам в зависимости от типа данных, которые могут быть получены (например, "Выбор").
• formula: укажите формулу (например, "List of selected objects").

Указав эти параметры, можно вставить выбранную формулу через диалоговое окно Insert formula.

Доступ к этому окну можно получить из ленты, выбрав вкладку Results Connect панель Formula definition Insert selected formula.

3. Вставка функции

Вставка формулы с помощью диалогового окна Insert Function.

Доступ к нему можно получить одним из следующих способов:

• Лента: щелкните вкладку Formulas панель Function library Insert Function
• Панель "Formula": щелкните значок Insert Function.

4. Вставка формулы вручную

Задайте формулу путем ввода синтаксиса формулы вручную в адресную строку.

.

Всю необходимую информацию о любой формуле можно найти в разделах Список формул - Robot Structural Analysis и Список формул - Results Connect.

Прим.: Формула всегда начинается со знака равенства (=), а текст, указанный в качестве аргумента, должен быть заключен в кавычки.

Изменение формулы

После вставки формул в рабочий лист их можно изменять.

Прим.: Необходимо выбрать формулу, которую требуется изменить.

Изменение выбранной формулы

Изменить формулу можно одним из следующих способов:

• с помощью диалогового окна Modify formula

  Доступ к этому окну можно получить из ленты, выбрав вкладку Results Connect панель Tools Modify formula.

• изменив синтаксис формулы вручную в адресной строке.

Вычисление формул

Формулы можно рассчитать после изменения проекта в Autodesk Robot Structural Analysis Professional.

Вычисление формул, определенных на рабочем листе

Доступны следующие типы вычисления:

• Calculate all: вычисление всех формул на рабочем листе

  Доступ к этому окну можно получить из ленты, выбрав вкладку Results Connect панель Tools Calculate all.

• Calculate selection: вычисление выбранных формул на рабочем листе

  Доступ к этому окну можно получить из ленты, выбрав вкладку Results Connect панель Tools Calculate selection.

Задание единиц

Для задания единиц измерения в Project Octopus можно использовать диалоговое окно Единицы измерения.

Доступ к этому окну можно получить из ленты, выбрав вкладку Results Content панель Tools Units.
