Определение параметров норм

В этом разделе вы узнаете, как создавать новый тип элемента и назначать его выбранным элементам конструкции.

1. Продолжите работу в текущем проекте или откройте проект Frame_3D_Results.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials
2. В стандартной панели инструментов разверните раскрывающийся список "Расположения" и выберите Проектирование из стали/алюминия, как показано ниже.


   Размещение делится на три части: Вид и диалоговые окна Определение и Расчеты.

3. Нажмите (Проект Расчет стальных элементов — опции Параметры норм).

   Откроется диалоговое окно "Тип элемента".

4. Выберите Балка, а затем нажмите (Определение нового типа стального элемента).

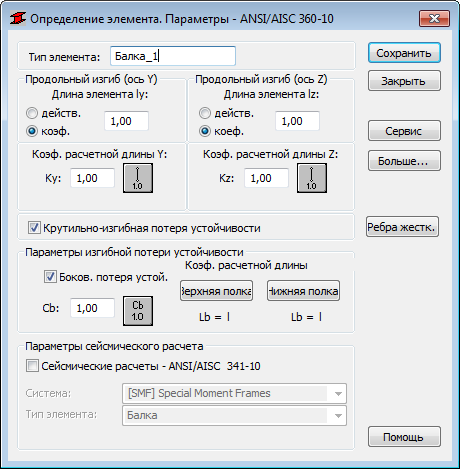

   Откроется диалоговое окно "Параметры определения элемента".

   Совет: Выберите тип элемента, наиболее похожий на тот тип, который требуется создать, поскольку некоторые основные свойства применяются автоматически.
5. Введите Балка_1 в текстовое поле Тип элемента.

6. В группе параметров Коэф. расчетной длины Y: нажмите кнопку .

   Будет открыто диалоговое окно "Схемы продольной устойчивости".

7. Нажмите , затем нажмите OK.

   Эффекты продольного изгиба будут удалены из расчета.

8. Повторите шаги 6 и 7 для Коэффициента расчетной длины Z.
9. В группе Параметры продольного изгиба нажмите .

   Будет открыто диалоговое окно "Параметр Cb".

10. Нажмите , затем нажмите OK.
11. Нажмите кнопку Верхняя полка, затем в диалоговом Коэффициенты расчетной длины выберите (Промежуточные связи).

    Откроется диалоговое окно "Внутренние связи".

12. В группе Определение сегментов между связями вкладки "Продольный изгиб - верхняя полка" выберите Определить координаты связей вручную, а затем введите 0,5.

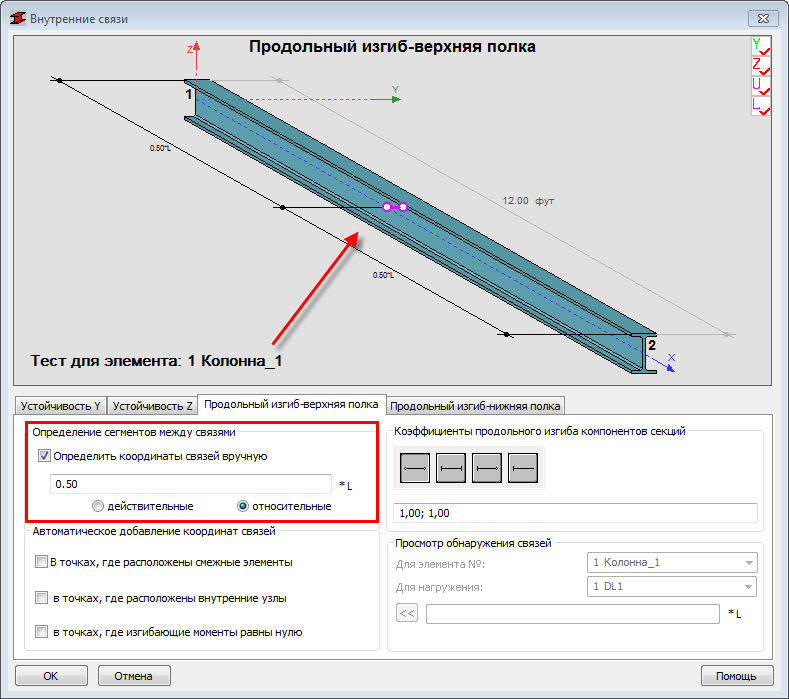

    Связь будет выделена на виде фиолетовым цветом, как показано на рисунке ниже.


13. Перейдите к вкладке Продольный изгиб - нижняя полка и повторите шаг 12 для нижней полки.
14. Нажмите кнопку ОК для закрытия диалогового окна "Внутренние связи".

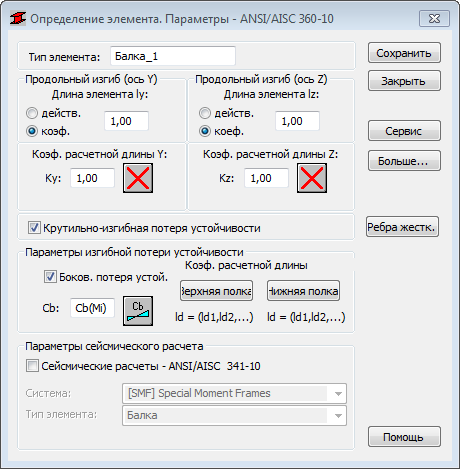

15. Данные в диалоговом окне "Определение элемента" должны выглядеть так, как показано на иллюстрации ниже.

16. Нажмите кнопку Сохранить, а затем Закрыть.

    Теперь новый тип элемента будет отображаться в диалоговом окне "Тип элемента".

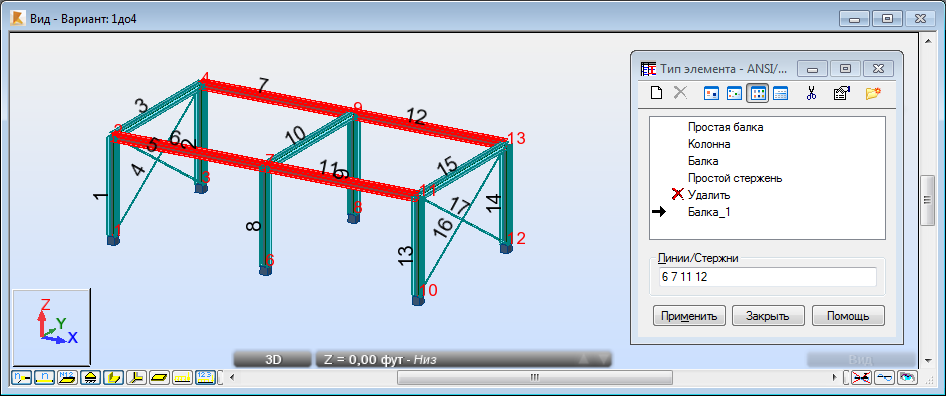

17. Убедитесь в том, что в диалоговом окне "Тип элемента" выбран тип Балка_1, а затем введите "6 7 11 12" в поле "Линии/стержни" как показано на рисунке ниже.

    Другой способ: поместите курсор в поле "Линии/Стержни", затем перейдите к области чертежа и удерживайте клавишу CTRL для выбора балок с номерами 6, 7, 11 и 12.


18. Нажмите кнопку Применить, а затем Закрыть.
19. Сохраните проект как Frame_3D_New_Member.rtd.
