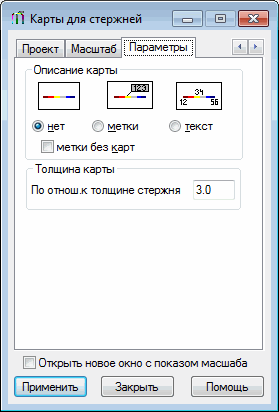

Для того, чтобы выбрать способ представления карт на стержнях конструкции, переходят на закладку "Параметры" в диалоговом окне Карты на стержнях.
Здесь находятся следующие опции.
- В поле Описание карты можно определять способ представления на эпюрах значений изображаемых величин. Можно выбрать одну из трех опций:
- нет – значения изображаемых величин, доступных в диалоговом окне Карты для стержней, на картах показаны не будут;
- метки – обозначения на графиках величин, доступных в диалоговом окне Карты для стержней, будут представлены как метки, показывающие значения в выбранных на стержне точках;
- текст - обозначения величин, доступных в диалоговом окне Карты для стержней, будут представлены в виде значений в выбранных на стержне точках;
- метки без карт - если включена эта опция, то на стержнях конструкции будут представлены только описания выбранных величин в форме меток или текста, но без эпюр.
- В поле Толщина карты можно ввести число, определяющее отношение толщины линии, используемой в графике карты, к толщине линии в изображении стержней конструкции.
