Шаблон армирования - вкладка "Общее" (ЖБ стена)

На вкладке "Общее" можно определить общие параметры, касающиеся арматуры железобетонной стены.

Доступ

Выберите раздел Проектирование железобетонных конструкций Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

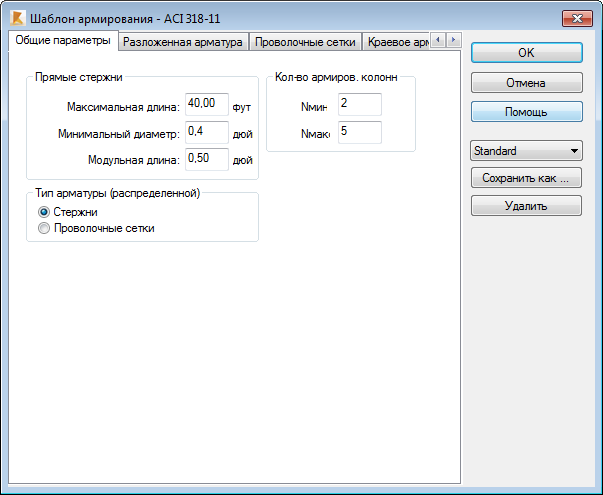

Элементы диалогового окна

Прим.: Содержимое диалогового окна зависит от выбранной в процессе проектирования нормы ЖБ, некоторые параметры могут быть недоступны.

Прямые стержни

Определение максимальной длины прямых стержней для армирования. Необходимо задать изначальный диаметр.

Модуль длины

Устанавливает значение (модуль), по которому будет округляться длина стержня в большую или меньшую сторону. Например, если программа применяет стержень 5,36 м длиной при первом подсчете, то после назначения величины 0.10 м длина стержня будет равняться 5.40 м.

Тип арматуры (распределенной)

Определение типа распределенной арматуры.

• Стержни
• Проволочная сетка

Количество рядов арматуры

Определение минимального и максимального числа рядов арматуры.

Противоусадочная арматура

Генерируется в форме горизонтальных и вертикальных стержней, равномерно распределенных в стене.

• Армирование генерируется всегда.
• Армирование генерируется только для внешних стен
• Армирование никогда не генерируется.

Противоусадочная арматура должна соответствовать следующим требованиям:

• вертикально: 0,6 * 400 / fe (см^2/м);
• горизонтально: 1,2 * 400 / fe (см^2/м).

Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".

Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
