Описание алгоритма расчета эквивалентного коэффициента К

Процесс расчета коэффициента K выполняется следующим образом.

• Почвы под фундаментом делятся на слои в 0,2м толщины. Если толщина слоев меньше 0,2м, расчет выполняется для всего слоя.
• Каждый слой n анализируется на основе значений вычислений глубины в центре слоя Z_n.

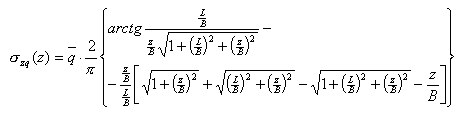

• Среднее напряжение (σ(z)) на глубине Z_n под фундаментом, вызванное внешними нагрузками, весом фундамента и весом выше расположенного грунта, определяется по приведенной формуле:


  где

  B – ширина прямоугольника (фундамента);

  L – длина прямоугольника (фундамента).

  Приведенная формула описывает среднее значение напряжений под прямоугольной областью. Эта формула получена из формулы, которая описывает распределение напряжений в упругом полупространстве, возникающем от действия сосредоточенной силы.



  Использование принципа суперпозиции позволяет вычислить напряжение в точке P(0,0,z), возникающее от действия равномерной нагрузки, распределенной по произвольной площади:



  В литературе известны решения приведенных выше уравнений для точек контура прямоугольной области, для точек под центром прямоугольной области, а также для среднего значения под прямоугольной областью. Среднее значение напряжения под прямоугольной областью определяется приведенной ниже формулой, которая после интегрирования приобретает форму, используемую в алгоритме расчета.


• Природное напряжение в грунте на глубине Z_n , вызванное весом грунта, лежащего выше анализируемого слоя, определяется так:

  Прим.: В случае появления грунтовых вод в расчетах учитывается Архимедова сила и вес воды.
• Дополнительные напряжения в грунте, учитываемые при расчете осадки, представляют собой разность между напряжениями, вызванными внешней нагрузкой, и природными напряжениями в грунте.

• Расчеты средней осадки слоя n осуществляются на основе свойств грунта:


  где

  M_0n - начальный (без учета эффекта релаксации), оедометрический (полученный на аппарате трехосного сжатия) модуль сжатия грунта в слое n. Соотношение между модулем Юнга и оедометрическим модулем сжатия выражается формулой:


  Прим.: Если коэффициент Пуассона для данного типа грунта не задан, база данных грунтов программы ROBOT для отдельных стран может включать значение E = M, которое соответствует абсолютной сжимаемости материала (n = 0.0); типичным значением коэффициента Пуассона является значение 0.2÷0.3 для не связанных грунтов (величина 0.2 относится к грубозернистым грунтам таким, как гравий, величина 0.3 относится к мелкозернистым грунтам таким, как пыль) и 0.25÷0.37 для связанных грунтов (величина 0.25 относится к высоко консолидированным грунтам, величина 0.37 – к илистым грунтам).

  Общая осадка грунта представляет собой сумму значений осадок отдельных слоев.



Расчет выполняется до достижения уровня Z_n:

• не менее 1 (м).
• пока не будет достигнута глубина, на которой дополнительные напряжения составляют менее 25% от естественных напряжений в грунте.
• для которого увеличение слоя усадки ∆u_n в следующем слое менее чем 0,1% от общей усадки.
• не более 10 (м).

Рассчитанный коэффициент жесткости эквивалентен K = 1 / ∆u. Коэффициент жесткости K соответствует единице нагрузке на поверхность.
