Стены. Определение

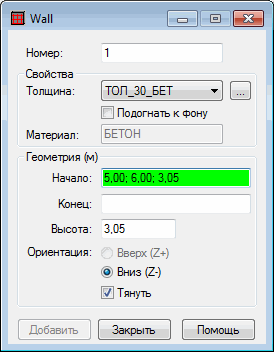

Диалоговое окно Стена можно открыть двумя способами:

• при выборе команды меню Геометрия > Стены;
• Щелкните значок .

Эта опция используется для создания стен в конструкции. Для этого необходимо указать следующее:

• координаты начальной и конечной точек линии основания стены;
• высота стены;
• направление вдоль принятой вертикальной оси Z (вверх, вниз).

Создание стены состоит в определении:

• Номера стены.
• Свойств стены:
  • толщина; подогнать к фону – если выбрана эта опция, то при вычерчивании стены ее толщина автоматически подгоняется к линиям контура стены;
  • материал (это поле не доступно для редактирования, в нем представляется материал, заданный для выбранного типа толщины плиты).
• Геометрия стены:
  • начала и конца стены;
  • высота стены;
  • направление создания колонны (вверх или вниз относительно положения начального узла).

Дополнительно для выбранного типа толщины стены представляется материал по умолчанию.

Прим.: Можно задавать новые типы толщины плиты, щелкнув на около поля Толщина.

Если активна опция Тянуть, это означает, что созданный конец стены одновременно является началом следующей стены.
