Проемы

Эту опцию используют для определения проемов в элементах модели конструкции.

Вызывают его двумя способами:

• Выбирают меню Геометрия > Проемы.
• Щелкните значок .

Для определения проема указывают следующие характеристики:

• Номер проема (как объекта)
• Форму проема:
  • Прямоугольная
  • Круглая
  • Сложный контур
• Геометрию проема:
  • Характерная точка формы проема используется при определении его расположения на объекте
  • Размеры:

    H, B для прямоугольного отверстия

    D (диаметр) для круглого отверстия

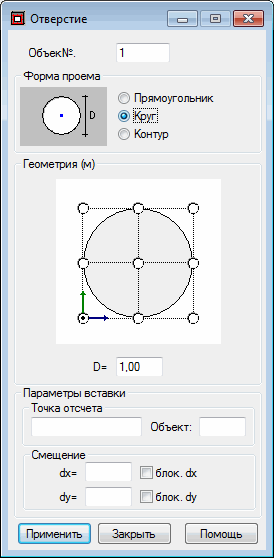

    Для сложного контура можно выбрать контур или объект, щелкнув для того, чтобы открыть диалоговое окно Полилиния – Контур.

• Параметры для вставки проема:
  • Базисная точка

    Указывают координаты точки, от которой отмеряются величины смещения dx и dy. Номер активного объекта, в котором будет создан проем, представляется в поле Объект.

  • Смещение

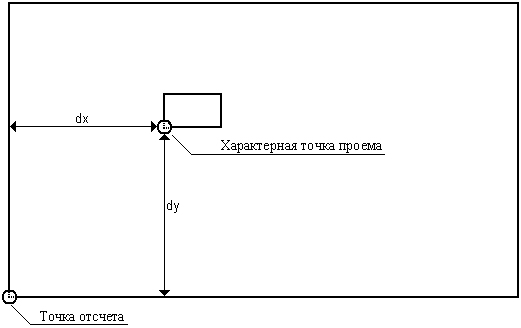

    Указывают местные координаты характерной точки проема относительно точки отсчета. Можно заблокировать опции смещения dx и dy, выбрав блок. dx и/или блок. dy.

Если создают проем вне объекта, то на экране появляется предупреждение об этом.

Чтобы создать отверстие:

1. Выбирают форму проема.
2. Задают его размеры (или выбирают его контур) и указывают характерные точки контура.
3. Выбирают объект, в котором будет создан проем.
4. Указывают точку отсчета.
5. Указывают величины смещения (координаты характерных точек проема).
