Отображение результатов теоретического армирования в табличной форме

В этом разделе вы узнаете, как отображать результаты теоретического армирования в табличной форме.

1. Продолжите работу в текущем проекте или откройте проект Plate_Required_Reinforcement_Deflection.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите (Проектирование Теоретическая арматура ж/б плит и стен - опции Таблица - Армирование плит и оболочек).

   Откроется таблица "Площадь арматуры".

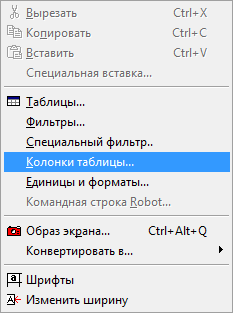

3. В таблице "Площадь арматуры" щелкните правой кнопкой мыши, и в появившемся контекстном меню выберите Колонки таблицы.

4. В диалоговом окне Площадь арматуры:
   • Перейдите на вкладку Арматура, и выберите Шаг e X[-] и Шаг e X[+].
   • Перейдите на вкладку ПС2 и выберите Прогиб u в направлении X/Y[-].
5. Нажмите OK.

   К таблице "Площадь арматуры" будут добавлены столбцы [-]e(Ax), [+]e(Ax) и [-] Прогиб.

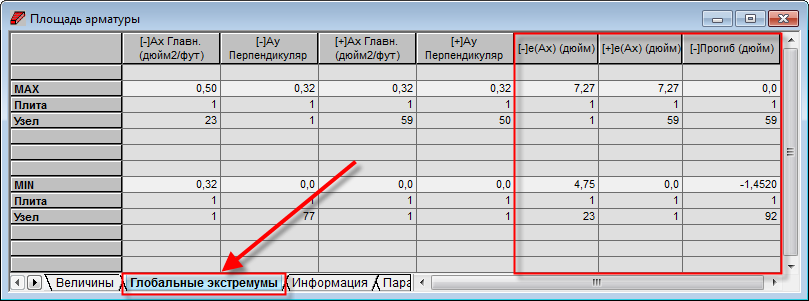

6. В таблице "Площадь арматуры" перейдите на вкладку "Глобальные экстремумы", расположенную в ее нижней части.

7. Щелкните значок в верхнем правом углу таблицы, чтобы закрыть таблицу Площадь арматуры.

8. Сохраните проект под именем Plate_Required_Reinforcement_Tabular.rtd.
