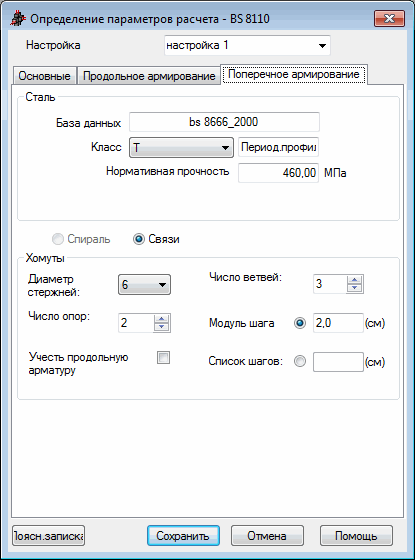

Закладка Поперечное армирование диалогового окна Определение параметров расчета для норм BS представлена ниже:
В верхней части диалогового окна можно определить параметры арматурной стали. Они могут быть определены одним из двух способов: выбором соответствующей марки стали; вводом величины сопротивления fy.
Ниже может быть выбран тип поперечного армирования: спирали или хомуты. Текущая версия программы не поддерживает опцию спирального армирования.
Опции, расположенные в нижней части диалогового окна, определяют параметры хомутов, используемых для армирования:
- тип стержней, используемых для хомута; Список диаметров, заданных в метрической системе.
- Число стяжек - позволяет задать хомуты с 2-мя, 3-мя, 4-мя или большим количеством стяжек.
- Число зон армирования, которое позволяет определить число зон, для которых будет задан шаг хомутов. Для каждой зоны зоны шаг хомутов одинаков.
- модуль шага позволяет определить список возможных расстояний между хомутами. если модуль шага задан равным 2", то возможны расстояния между хомутами - 2,4,6,8 и т.д., и если модуль шага задан равным 0,5", то возможные расстояния - 0.5, 1, 1.5, 2.0 ....;
- Список возможных расстояний между хомутами – здесь можно задать собственный, не связанный с модулем шага. Например: 1, 2, 3, 6, 9.
Если включена опция Учесть продольную арматуру, то во время расчета области поперечного армирования можно учесть продольное армирование (т.е. уменьшение поперечного армирования из-за существующего продольного).
