Поперечное армирование (хомуты)

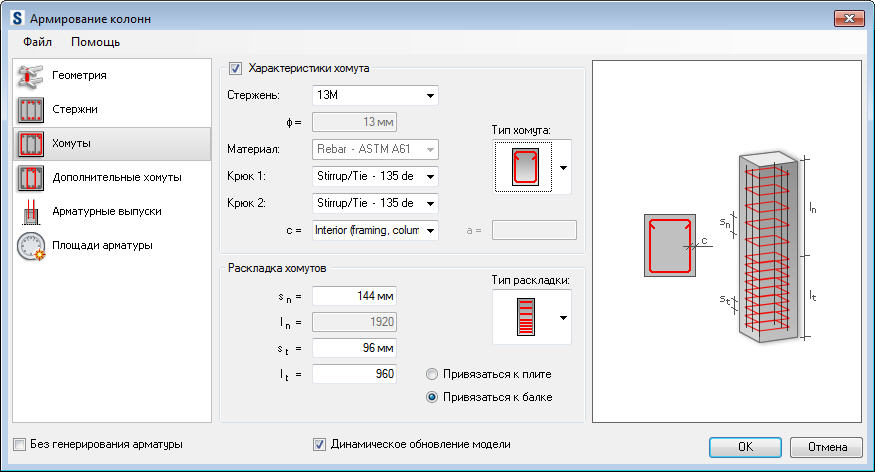

Здесь определяются характеристики поперечной арматуры (хомутов) колонны:

• Характеристики хомутов
  • типы хомутов для колонн прямоугольного поперечного сечения;




  • для колонн круглого сечения доступен только один тип хомута;
  • тип, диаметр и материал стержня;
  • крюки;
  • защитный слой а (определяется для каждого типа с хомутами)
  • значение параметра s (для второго и третьего типа хомутов): , ;

• Раскладка хомутов
  • Тип раскладки:

    равномерная;

    зона раскладки с более плотным шагом в нижней части колонны;

    3 зоны раскладки хомутов (более плотный шаг в верхней и нижней части колонны);

  • геометрические характеристики (s _n , L _n , S _T , L _T ), на основе типа раскладки;
  • диапазон раскладки хомутов (хомуты могут раскладываться от уровня плиты или балки);
  • для колонны с круглым поперечным сечением можно создавать спиральную арматуру (этот модуль запускается из Autodesk® AutoCAD® Structural Detailing - Армирование).
