Нагрузка (Фундамент)

Для определения нагрузок на фундамент, необходимо нажать на иконку (Определение нагрузки) или выбрать в меню: ЖБ элемент > Нагрузки.

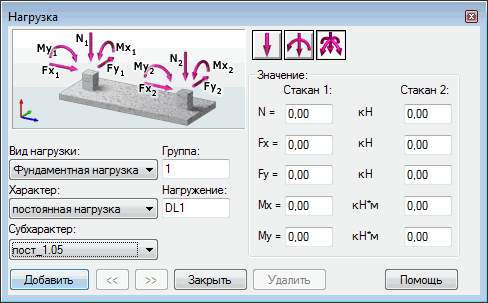

На рисунке представлено диалоговое окно с типом геометрии фундамента на естественном основании с двумя колоннами. Доступно несколько видов нагрузок: статическая, функция, снег, ветер Сейсмическая, выполнять, температуры и проектирования. Подтипы различаются в зависимости от выбранных норм ЖБ проектирования и варианта типовой нагрузки. Доступны следующие типы нагрузки:

осевая нагрузка;

нагрузка в виде нормальной силы, изгибающего момента и поперечной силы;

нагрузка в виде нормальной силы, изгибающего момента и поперечной силы, действующей в двух направлениях.

В зависимости от выбранной нагрузки появляются соответствующие поля редактирования, позволяющие задать значения сил:

• N - значения вертикальной силы N - в случае нагрузки на фундамент от опоры;
• Fx - поле для ввода значения поперечной силы Fx. Это поле доступно, когда фундамент загружен нормальной силой, изгибающим моментом и поперечной силой;
• Fy - поле для ввода значения поперечной силы Fy. Это поле доступно, когда фундамент загружен нормальной силой, изгибающим моментом и поперечной силой в двух направлениях;
• Мx - поле для ввода значения изгибающего момента Мx. Это поле доступно, когда фундамент загружен нормальной силой, изгибающим моментом и поперечной силой;
• Му - поле для ввода значения изгибающего момента Му. Это поле доступно, когда фундамент загружен нормальной силой, изгибающим моментом и поперечной силой в двух направлениях.

Для фундамента с двумя колоннами для каждого варианта нагрузки задается система сил, приложенных к обоим стаканам фундамента. Эти силы коррелируют друг с другом и принципы комбинации нагрузок для них не соблюдаются.

Список доступных категорий нагрузок состоит из двух пунктов: нагрузка на фундамент (результирующая давления одной или двух колонн), описанная выше, и нагрузка обратной засыпки. Ниже показано диалоговое окно, в котором может быть определена нагрузка обратной засыпки.

Прим.: В зависимости от выбранного типа нагрузки изменяется список доступных характеров нагрузки и содержание диалогового окна Нагрузки.

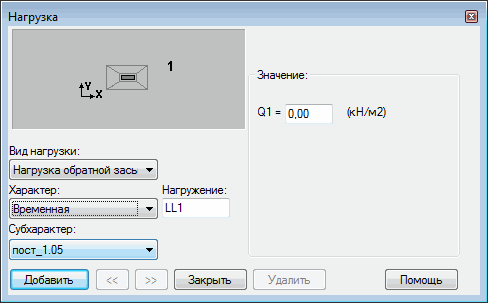

В случае нагрузки от засыпки вводится значение силы Q1 . Доступны два характера нагрузки: постоянная и подвижная нагрузки.
