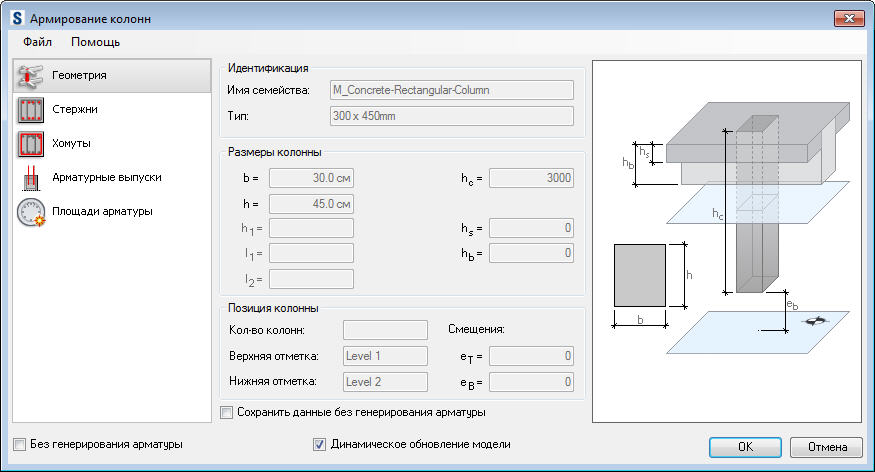

Если модуль Армирование колонн загружается из Autodesk® Revit®.
Геометрические характеристики сечения:
- параметры идентификации (семейство и тип) колонны, загруженной из модели Revit;
- размеры поперечного сечения и высота колонны;
- позиция колонны, в т.ч. количество колонн, позиция колонны в конструкции (отметка, смещение).
Если отключить параметр "Сохранить данные без генерирования арматуры", то арматурные стержни генерируются и отображаются в программе Autodesk® Revit®. Если же этот параметр включен, то генерируются данные по арматуре (и их можно использовать при перезапуске расширения), но арматурные стержни в Autodesk® Revit® не отображаются.

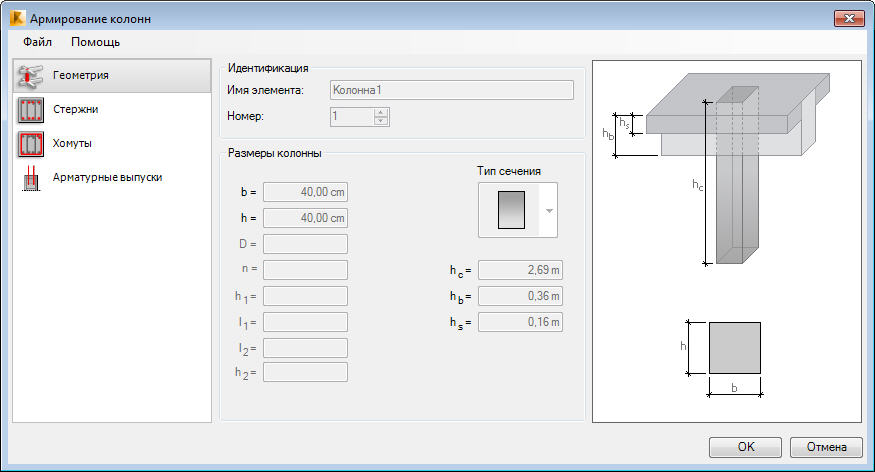

Если модуль Армирование колонн загружается из Autodesk Robot Structural Analysis 2015.
Геометрические характеристики сечения:
- имя железобетонного элемента конструкции (колонны);
- количество колон;
- размеры поперечного сечения колонны и ее высота.
Арматура генерируется для следующих типов колонн:
прямоугольных;
круглого сечения;
уголкового сечения;
таврового сечения.
Можно создавать и другие типы поперечного сечения колонн (например, Z-образное, в виде половины окружности и т.д.), но арматура для этих сечений генерироваться не будет.

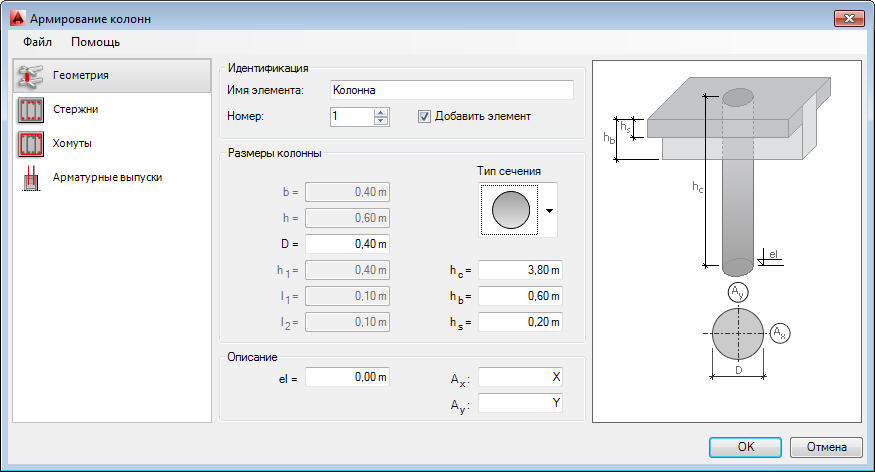

Модуль "Армирование колонн" - загружается из Autodesk® AutoCAD® Structural Detailing - Армирование.
В верхней части диалогового окна указывают следующие данные:
- имя железобетонной колонны;
- количество определяемых колонн; оно влияет на состав спецификации стали;
- форма колонны: прямоугольного сечения; круглого сечения; уголкового сечения; таврового сечения.
В случае выбора параметра "Добавить элемент" при генерировании арматуры балки арматурные стержни будут группироваться в один элемент. Имя этого элемента, указанное в поле "Имя элемента", добавляется на вкладку "Модель" в диалоговом окне "Инспектор объектов" в программе Autodesk® AutoCAD® Structural Detailing - Армирование.
После определения геометрии колонны, задают размеры ее поперечного сечения и высоту. На схематическом рисунке будут показаны форма поперечного сечения с ее размерами.
Можно задать ее и такие параметры:
- описание осей конструкции (по умолчанию, AX обозначает направление X, а Ay - ось Y, но можно эти значения можно менять);
- отметку основания колонны el.
