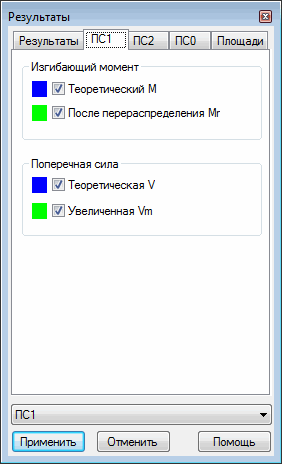

Если выбрана опция Диаграммы и одна из закладок: ПС1, ПС2 и ПС0, на экране появится диалоговое окно, показанное ниже.
Каждая из закладок в представленном выше диалоговом окне позволяет выбирать следующие значения:
в поле Изгибающий момент
- теоретический M;
- момент после перераспределения Mr (в случае отсутствия перераспределения моментов, Mr идентично M);
в поле "Поперечная сила"
- теоретическое поперечное усилие V;
- увеличенное поперечное усилие Vm.
Прим.: Три закладки, относящиеся к описанию сил, используются для выбора типа представляемых результатов в числовой форме в таблице на закладке Результаты.
Прим.: Для балки-стенки, рассчитанной по нормам BAEL получают только минимальные/максимальные значения сил в сечении, поэтому в окне графического просмотра результаты не представляются.
